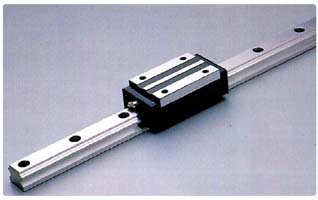

 ¢º SBG LM GUIDE SLL (Ultra-heavy-load type)




These types, with four tapped holes
on the block, are applied to the
relatively narrower condition than
FL and FLL types. SLL is applied to
ultra heavy load application.

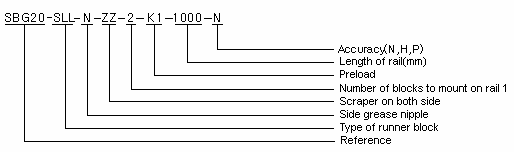

Model No.

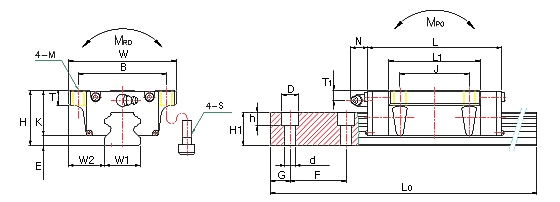

External dimensions

LM-block dimensions

Height H

E

W2

Width
W

Length
L

Mounting tab hole

L1

K

T

Grease nipple

B×J

M

Mouniing hole

T1

N

 SBG 20 SLL

 30

 3.5

 12

 44

 93.2

 32×50

 M5X8

 66.8

 26.5

 8

 M6×0.75

 7

 9.8

 SBG 25 SLL

 40

 5

 12.5

 48

 106.4

 35×50

 M6X8

 79

 35

 12

 M6×0.75

 10.8

 9.8

 SBG 30 SLL

 45

 6.5

 16

 60

 120.5

 40×60

 M8X10

 92.9

 38.5

 12

 M6×0.75

 11.5

 10.7

 SBG 35 SLL

 55

 7.5

 18

 70

 135

 50×72

 M8X12

 105.9

 47.5

 15

 M6×0.75

 16.5

 10.7

 SBG 45 SLL

 70

 7.3

 20.5

 86

 168

 60×80

 M10X17

 130

 62.7

 15

 PT1/8

 20.5

 11

 SBG 55 SLL

 80

 9.8

 23.5

 100

 198

 75×95

 M12X18

 156

 70.2

 18

 PT1/8

 22

 11

 SBG 65 SLL

 90

 17.5

 31.5

 126

 249

 76×120

 M16X20

 207

 72.5

 23

 PT1/8

 15

 11

LM-rail dimensions

Load capacity

Weight

Model No.

Width
W1

Height
H1

Pitch
F

Bolt hole
d×D×h

G

Max
Lengths

Dynamic
C(kgf)

Stationary
C0(kgf)

Stationary moment(kgf.m)

Bearing
(kgf)

Rail
(kgf/m)

MRO

MPO

Mro

 20

 17.5

 60

 6×9.5×8.5

 20

 4,000

 1725

 3730

 29

 32

 32

 0.45

 2.20

 SBG 20 SLL

 23

 21.8

 60

 7×11×9

 20

 4,000

 2517

 4905

 44

 50

 49

 0.73

 3.10

 SBG 25 SLL

 28

 25

 80

 9×14×12

 20

 4,000

 3602

 6929

 75

 81

 80

 1.28

 4.45

 SBG 30 SLL

 34

 29

 80

 9×14×12

 20

 4,000

 4701

 9225

 126

 133

 131

 2.12

 6.40

 SBG 35 SLL

 45

 38

 105

 14×20×17

 22.5

 4,000

 7714

 14138

 250

 238

 235

 3.75

 11.25

 SBG 45 SLL

 53

 45

 120

 16×23×20

 30

 4,000

 11413

 20068

 427

 413

 405

 5.68

 15.25

 SBG 55 SLL

 63

 58.5

 150

 18×26×22

 35

 3,000

 19300

 32700

 834

 850

 830

 9.40

 23.90

 SBG 65 SLL
