 ¢º SBG LM GUIDE FLL (Ultra-heavy-load type)




These types, with four tapped holes
on the block, are suitable for easy
build-up from the upper and lower
direction. You don't need to
distinguish the block types
according to the direction of bolt
assembly. FLL is applied to ultra
heavy load application.

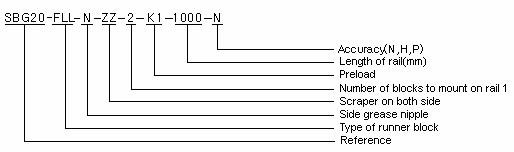

Model No.

External dimensions

LM-block dimensions

Height
H

E

W2

Width
W

Length
L

Mounting tab hole

L1

K

T

 Grease nipple

B×J

M

S

Mouniing hole

T1

N

 SBG 20 FLL

 30

 3.5

 21.5

 63

 93.2

 53×40

 M6

 M5

 66.8

 26.5

 9

 M6×0.75

 7

 9.8

 SBG 25 FLL

 36

 5

 23.5

 70

 106.4

 57×45

 M8

 M6

 79

 31

 10

 M6×0.75

 6.5

 9.8

 SBG 30 FLL

 42

 6.5

 31

 90

 120.5

 72×52

 M10

 M8

 92.9

 35.5

 12

 M6×0.75

 8.5

 10.7

 SBG 35 FLL

 48

 7.5

 33

 100

 135

 82×62

 M10

 M8

 105.9

 40.5

 13

 M6×0.75

 9.5

 10.7

 SBG 45 FLL

 60

 7.3

 37.5

 120

 168

 100×80

 M12

 M10

 130

 52.7

 15

 PT1/8

 10.5

 11

 SBG 55 FLL

 70

 9.8

 43.5

 140

 198

 116×95

 M14

 M12

 156

 60.2

 17

 PT1/8

 12

 11

 SBG 65 FLL

 90

 17.5

 53.5

 170

 249

 142×110

 M16

 M14

 207

 72.5

 23

 PT1/8

 15

 11

LM-rail dimensions

Load capacity

Weight

Model No.

Width
W1

Height
H1

Pitch
F

Bolt hole
d×D×h

G

Max
Lengths

Dynamic
C(kgf)

Stationary
C0(kgf)

Stationary moment(kgf.m)

Bearing
(kgf)

Rail
(kgf/m)

MRO

MPO

Mro

 20

 17.5

 60

 6×9.5×8.5

 20

 4,000

 1725

 3730

 29

 32

 32

 0.54

 2.20

 SBG 20 FLL

 23

 21.8

 60

 7×11×9

 20

 4,000

 2517

 4905

 44

 50

 49

 0.78

 3.10

 SBG 25 FLL

 28

 25

 80

 9×14×12

 20

 4,000

 3602

 6929

 75

 81

 80

 1.44

 4.45

 SBG 30 FLL

 34

 29

 80

 9×14×12

 20

 4,000

 4701

 9225

 126

 133

 131

 2.14

 6.40

 SBG 35 FLL

 45

 38

 105

 14×20×17

 22.5

 4,000

 7714

 14138

 250

 238

 235

 3.75

 11.25

 SBG 45 FLL

 53

 45

 120

 16×23×20

 30

 4,000

 11413

 20068

 427

 413

 405

 5.68

 15.25

 SBG 55 FLL

 63

 58.5

 150

 18×26×22

 35

 3,000

 19300

 32700

 834

 850

 830

 9.5

 23.90

 SBG 65 FLL
