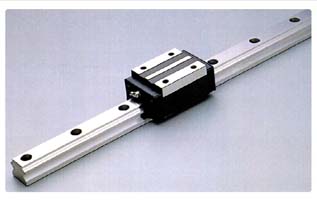

 ¢º SBG LM GUIDE SL (Heavy-load type)




These types, with four tapped holes
on the block, are applied to the
relatively narrower condition than
FL and FLL types. SLL is applied to
ultra heavy load application.




 Model No.

External dimensions

LM-block dimensions

Height H

E

W2

Width
W

 Length
L

Mounting tab hole

L1

K

T

 Grease nipple

B×J

M

Mouniing hole

T1

N

 SBG 15 SL

 28

 2.65

 9.5

 34

 58.8

 26×26

 M4X5

 38.8

 25.35

 8

 ø3.5

 8

 5

 SBG 20 SL

 30

 3.5

 12

 44

 77.2

 32×36

 M5X8

 50.8

 26.5

 8

 M6×0.75

 7

 9.8

 SBG 25 SL

 40

 5

 12.5

 48

 86.9

 35×35

 M6X8

 59.5

 35

 12

 M6×0.75

 10.5

 9.8

 SBG 30 SL

 45

 6.5

 16

 60

 98

 40×40

 M8X10

 70.4

 38.5

 12

 M6×0.75

 11.5

 10.7

 SBG 35 SL

 55

 7.5

 18

 70

 109.5

 50×50

 M8X12

 80.4

 47.5

 15

 M6×0.75

 16.5

 10.7

 SBG 45 SL

 70

 7.3

 20.5

 86

 136

 60×60

 M10X17

 98

 62.7

 15

 PT1/8

 20.5

 11

 SBG 55 SL

 80

 9.8

 23.5

 100

 160

 75×75

 M12X18

 118

 70.2

 18

 PT1/8

 22

 11

 SBG 65 SL

 90

 17.5

 31.5

 126

 189

 76×70

 M16X20

 147

 72.5

 23

 PT1/8

 15

 11

LM-rail dimensions

Load capacity

Weight

Model No.

Width
W1

Height
H1

Pitch
F

Bolt hole
d×D×h

G

Max
Lengths

Dynamic
C(kgf)

Stationary
C0(kgf)

Stationary moment(kgf.m)

Bearing
(kgf)

Rail
(kgf/m)

MRO

MPO

Mro

 15

 15

 60

 4.5×7.5×5.3

 20

 3,000

 850

 1370

 7

 5

 5

 0.2

 1.45

 SBG 15 SL

 20

 17.5

 60

 6×9.5×8.5

 20

 4,000

 1450

 2560

 22

 18

 18

 0.33

 2.20

 SBG 20 SL

 23

 21.8

 60

 7×11×9

 20

 4,000

 2140

 4000

 36

 32

 31

 0.56

 3.10

 SBG 25 SL

 28

 25

 80

 9×14×12

 20

 4,000

 2980

 5490

 60

 50

 49

 0.98

 4.45

 SBG 30 SL

 34

 29

 80

 9×14×12

 20

 4,000

 3960

 7010

 96

 75

 73

 1.63

 6.40

 SBG 35 SL

 45

 38

 105

 14×20×17

 22.5

 4,000

 6290

 11292

 202

 159

 157

 2.96

 11.25

 SBG 45 SL

 53

 45

 120

 16×23×20

 30

 4,000

 9307

 16012

 344

 274

 270

 4.52

 15.25

 SBG 55 SL

 63

 58.5

 150

 18×26×22

 35

 3,000

 15100

 24500

 629

 495

 484

 6.55

 23.90

 SBG 65 SL
