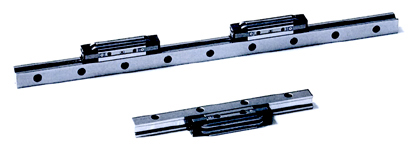

 ¢º TSK LM°¡À̵å M-SH Çü (ÁßÇÏÁß)







ȣĪ Çü¹ø

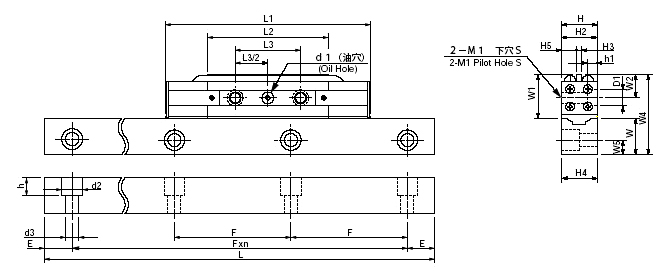

Mounting dimension

LM ºí·Ï Ä¡¼ö

H

W4

W1

W2

L1

L2

L3 H2 H3 H5 D1 h1 M1 S

d1

M15SH

15 30 16.6 10 81 44 20 14.5 3 5.8 6.5 3.5 M4 3.3 2

M25SH

20 42 22.4 13 111 66 35 19.5 4 7.8 9.5 5.4 M6 5.3 3

M30SH

25 55 29.1 16 141 83 45 24.5 5 9.8 11 6.5 M8 6.8 3

M35SH

30 65 35 19 156 92 50 29.5 8 10.8 14 8.6 M10 8.6 4

M45SH

35 75 39.9 21.5 180 110 60 34.5 9 12.8 17.5 10.8 M12 10.5 4



ȣĪÇü¹ø

LM ·¹ÀÏ Ä¡¼ö

±âº» Á¤°Ý ÇÏÁß

Áú·®

W

W5

H4

d2

d3

h E F

C
N

C0
N

LMºí·Ï
kg

LM·¹ÀÏ
kg/m

M15SH

13

6

14.5

6

3.4

5

20

60

4340

6670

0.07

1.3

M25SH

19

8

19.5

9.5

5.5

9

20

60

10310

15010

0.23

2.5

M30SH

25

10

24.5

14

9

12

20

80

19020

26680

0.46

4.1

M35SH

29

12

29.5

14

9

12

20

80

23060

30950

0.76

5.9

M45SH

34

14.5

34.5

17.5

11

16

22.5

105

30680

41690

1.1

8.1





ȣĪ Çü¹ø

M-SH

M-SN

15 25 35 40 45 10 15 25 35 40 45

LM·¹ÀÏ
Ç¥ÁØ ±æÀÌ

220
340
460
640
820 		340
640
940
1240 		440
840
1240
1640
2040
2440
2840
3000 		440
840
1240
1640
2040
2440
2840
3000 		570
1095
1620
2140
2670
2985 		110
150
230
310 		220
340
460
640
820 		340
640
940
1240 		440
840
1240
1640
2040
2440
2840
3000 		440
840
1240
1640
2040
2440
2840
3000 		570
1095
1620
2140
2670
2985

ÃÖ´ë±æÀÌ

1000

1500

3000

3000

3000

500

1000

1500

3000

3000

3000

E

60

60

80

80

105

40

60

60

80

80

105

F

20

20

20

20

22.5

15

20

20

20

20

22.5
