제품소개 : LM GUIDE > TSK LM 가이드

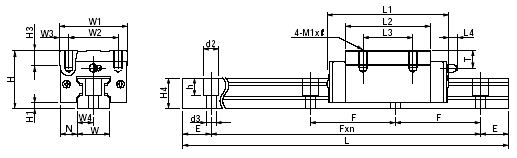

▶ TSK LM가이드 HS-R 형 (Standard type)

호칭 형번	Mounting dimension			LM 블록 치수
호칭 형번	H	H1	N	W1	W2	W3	L1	L2	L3	L4	H3	T	M1×ℓ
HS20R	30	5	21.5	44	32	6	73	50	36	0	8	5.2	M5x6
HS25R	40	6.5	12.5	48	35	6.5	84	59	35	12	8	10	M6x8
HS30R	45	7	16	60	40	10	97	68	40	12	8	8.5	M8x10
HS35R	55	8	18	70	50	10	113	80	50	16	10	14.5	M8x12
HS45R	70	11	20.5	86	60	13	140	102	60	16	15	18.5	M10x17
HS55R	80	14	23.5	100	75	12.5	160	124	75	16	18	20	M12x18
HS65R	90	14	31.5	126	90	18	189	148	70	16	23	18	M16x20

호칭형번	LM 레일 치수								기본 정격 하중		질량
호칭형번	W	W4	H4	d2	d3	h	E	F	C N	C₀ N	LM블록 kg	LM레일 kg/m
HS20R	20	10	21	9.5	6	11	20	60	14780	22580	0.29	2.8
HS25R	23	11.5	24	11	7	11	20	60	19400	27520	0.52	3.6
HS30R	28	14	28	14	9	14	20	80	26930	37440	0.85	5.1
HS35R	34	17	32	14	9	15	20	80	35850	48910	1.5	7.3
HS45R	45	22.5	42	20	14	21	22.5	105	57760	76440	2.8	12.6
HS55R	53	26.5	48	23	16	24	30	120	90340	120000	4.4	17.1
HS65R	63	31.5	58	26	18	25	35	150	137000	171900	7.9	24.6

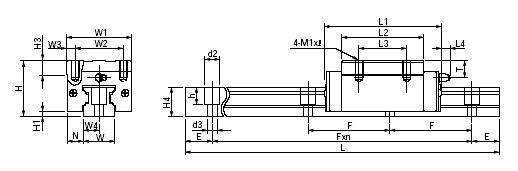

▶ TSK LM가이드 HS-LR 형 (Standard type)

호칭 형번	Mounting dimension			LM 블록 치수
호칭 형번	H	H1	N	W1	W2	W3	L1	L2	L3	L4	H3	T	M1×ℓ
HS25LR	40	6.5	12.5	48	35	6.5	108	83	50	12	8	10	M6x8
HS30LR	45	7	16	60	40	10	123	94	60	12	8	8.5	M8x10
HS35LR	55	8	18	70	50	10	142	109	72	16	10	14.5	M8x12
HS45LR	70	11	20.5	86	60	13	168	130	80	16	15	18.5	M10x17
HS55LR	80	14	23.5	100	75	12.5	192	156	95	16	18	20	M12x18
HS65LR	90	14	31.5	126	90	18	248	207	120	16	23	18	M16x20

호칭형번	LM 레일 치수								기본 정격 하중		질량
호칭형번	W	W4	H4	d2	d3	h	E	F	C N	C₀ N	LM블록 kg	LM레일 kg/m
HS25LR	23	11.5	24	11	7	11	20	60	25190	40030	0.77	3.6
HS30LR	28	14	28	14	9	14	20	80	33480	51060	1.2	5.1
HS35LR	34	17	32	14	9	15	20	80	46500	71150	2.0	7.3
HS45LR	45	22.5	42	20	14	21	22.5	105	71600	104200	3.6	12.6
HS55LR	53	26.5	48	23	16	24	30	120	105600	150000	6.6	17.1
HS65LR	63	31.5	58	26	18	25	35	150	177800	250100	12.0	24.6

호칭 형번	HS								HS-L
호칭 형번	15	20	25	30	35	45	55	65	25	30	35	45	55	65
LM레일 표준 길이	220 340 460 640 820	340 640 940 1240 1540 1840	340 640 940 1240 1540 1840 2140	440 840 1240 1640 2040 2440 2840 3000	440 840 1240 1640 2040 2440 2840 3000	570 1095 1620 2140 2670 2985	660 1260 1860 2460 2940	820 1570 2320 2920	340 640 940 1240 1540 1840 2140	440 840 1240 1640 2040 2440 2840 3000	440 840 1240 1640 2040 2440 2840 3000	570 1095 1620 2140 2670 2985	660 1260 1860 2460 2940	820 1570 2320 2920
최대길이	1500	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
E	60	60	60	80	80	105	120	150	60	80	80	105	120	150
F	20	20	20	20	20	22.5	30	35	20	20	20	22.5	30	35
