tsk lm guide

제품소개 : LM GUIDE > TSK LM 가이드

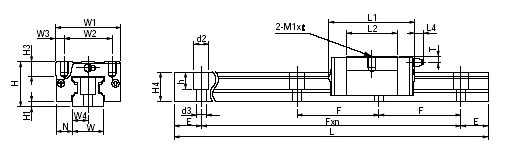

▶ TSK LM가이드 HC 형 (Standard type)

호칭 형번	Mounting dimension			LM 블록 치수
호칭 형번	H	H1	N	W1	W2	W3	L1	L2	L4	H3	T	M1×ℓ
HC15	24	4.6	9.5	34	26	4	46	25	0	6	3.5	M4x5
HC20	28	4	11	42	32	5	53	30	0	7.5	4	M5x7
HC25	33	4	12.5	48	35	6.5	61	36	12	8	5.5	M6x8
HC30	42	7	16	60	40	10	73	44	12	8	5.5	M8x10
HC35	48	8	18	70	50	10	85	52	12	10	7.5	M8x12

호칭형번	LM 레일 치수								기본 정격 하중		질량
호칭형번	W	W4	H4	d2	d3	h	E	F	C N	C₀ N	LM블록 kg	LM레일 kg/m
HC15	15	7.5	17	6	3.5	9	20	60	5370	6670	0.11	1.7
HC20	20	10	19.5	9.5	6	12	20	60	8630	10420	0.18	2.5
HC25	23	11.5	21.5	11	7	12.5	20	60	12740	15010	0.29	3.2
HC30	28	14	28	11	7	14	20	80	17720	20420	0.53	5.2
HC35	34	17	32	14	9	15	20	80	26140	31120	0.84	7.3

호칭 형번	HC					HC-L
호칭 형번	15	20	25	30	35	15	20	25	30	35	45	55
LM레일 표준 길이	160 220 280 340 460 640 820 1000	220 280 340 460 640 820 940 1000 1240 1540 1840	220 280 340 460 640 820 940 1000 1240 1540 1840 2140	280 440 600 760 840 1000 1240 1640 2040 2440 2840 3000	280 440 600 760 840 1000 1240 1640 2040 2440 2840 3000	160 220 280 340 460 640 820 1000	220 280 340 460 640 820 940 1000 1240 1540 1840	220 280 340 460 640 820 940 1000 1240 1540 1840 2140	280 440 600 760 840 1000 1240 1640 2040 2440 2840 3000	280 440 600 760 840 1000 1240 1640 2040 2440 2840 3000	570 1095 1620 2145 2670 2985	660 1260 1860 2460 2940
최대길이	1500	3000	3000	3000	3000	1500	3000	3000	3000	3000	3000	3000
E	60	60	60	80	80	60	60	60	80	80	105	120
F	20	20	20	20	20	20	20	20	20	20	22.5	30

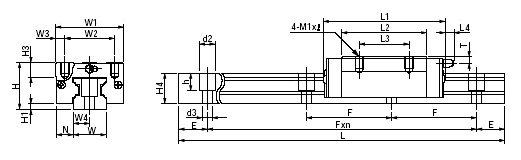

▶ TSK LM가이드 HC-L 형 (Standard type)

호칭 형번	Mounting dimension			LM 블록 치수
호칭 형번	H	H1	N	W1	W2	W3	L1	L2	L3	L4	H3	T	M1×ℓ
HC15L	24	4.6	9.5	34	26	4	59	38.5	26	0	6	3.5	M4x5
HC20L	28	4	11	42	32	5	73	50	32	0	7.5	4	M5x7
HC25L	33	4	12.5	48	35	6.5	84	59	35	12	8	5.5	M6x8
HC30L	42	7	16	60	40	10	97	68	40	12	8	5.5	M8x10
HC35L	48	8	18	70	50	10	113	80	50	12	10	7.5	M8x12
HC45L	60	11	20.5	86	60	13	140	102	60	14	15	8.5	M10x16
HC55L	68	12	26	100	75	12.5	160	124	75	14	18	10	M12x18

호칭형번	LM 레일 치수								기본 정격 하중		질량
호칭형번	W	W4	H4	d2	d3	h	E	F	C N	C₀ N	LM블록 kg	LM레일 kg/m
HC15L	15	7.5	17	6	3.5	9	20	60	8160	12220	0.16	1.7
HC20L	20	10	19.5	9.5	6	12	20	60	13150	19110	0.26	2.5
HC25L	23	11.5	21.5	11	7	12.5	20	60	19400	27520	0.47	3.2
HC30L	28	14	28	11	7	14	20	80	26930	37440	0.78	5.2
HC35L	34	17	32	14	9	15	20	80	35850	48910	1.2	7.3
HC45L	45	22.5	42	17.5	11	20.5	22.5	105	57760	76440	2.2	12.8
HC55L	48	24	46	20	14	25	30	120	90340	120000	4.3	14.7
