제품소개 : LM GUIDE > TSK LM 가이드

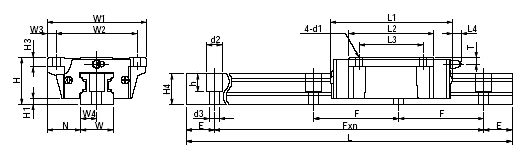

▶ TSK LM가이드 HS-A 형 (Standard type)

호칭 형번	Mounting dimension			LM 블록 치수
호칭 형번	H	H1	N	W1	W2	W3	L1	L2	L3	L4	H3	T
HS15A	24	4.6	16	47	38	4.5	59	38.5	30	0	7	3.5
HS25A	36	6.5	23.5	70	57	6.5	84	59	45	12	10	6
HS30A	42	7	31	90	72	9	97	68	52	12	13	5.5
HS35A	48	8	33	100	82	9	113	80	62	12	13	7.5
HS45A	60	11	37.5	120	100	10	140	102	80	16	15	8.5
HS55A	70	14	43.5	140	116	12	160	124	95	16	17	10
HS65A	85	14	53.5	170	142	14	189	148	110	16	20	13

호칭형번	LM 레일 치수								기본 정격 하중		질량
호칭형번	W	W4	H4	d2	d3	h	E	F	C N	C₀ N	LM블록 kg	LM레일 kg/m
HS15A	15	7.5	17	7.5	4.5	7	20	60	8160	12220	0.19	1.7
HS25A	23	11.5	24	11	7	11	20	60	19400	27520	0.64	3.6
HS30A	28	14	28	14	9	14	20	80	26930	37440	1.1	5.1
HS35A	34	17	32	14	9	15	20	80	35850	48910	1.6	7.3
HS45A	45	22.5	42	20	14	21	22.5	105	57760	76440	2.7	12.6
HS55A	53	26.5	48	23	16	24	30	120	90340	120000	5.0	17.1
HS65A	63	31.5	58	26	18	25	35	150	137000	171900	10.0	24.6

호칭 형번	HS								HS-L
호칭 형번	15	20	25	30	35	45	55	65	25	30	35	45	55	65
LM레일 표준 길이	220 340 460 640 820	340 640 940 1240 1540 1840	340 640 940 1240 1540 1840 2140	440 840 1240 1640 2040 2440 2840 3000	440 840 1240 1640 2040 2440 2840 3000	570 1095 1620 2140 2670 2985	660 1260 1860 2460 2940	820 1570 2320 2920	340 640 940 1240 1540 1840 2140	440 840 1240 1640 2040 2440 2840 3000	440 840 1240 1640 2040 2440 2840 3000	570 1095 1620 2140 2670 2985	660 1260 1860 2460 2940	820 1570 2320 2920
최대길이	1500	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
E	60	60	60	80	80	105	120	150	60	80	80	105	120	150
F	20	20	20	20	20	22.5	30	35	20	20	20	22.5	30	35

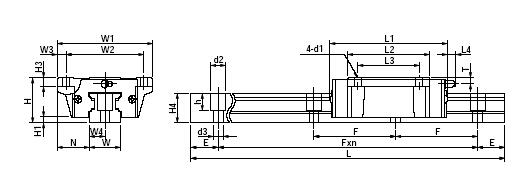

▶ TSK LM가이드 HS-LA 형 (Standard type)

호칭 형번	Mounting dimension			LM 블록 치수
호칭 형번	H	H1	N	W1	W2	W3	L1	L2	L3	L4	H3	d1	T
HS25LA	36	6.5	23.5	70	57	6.5	108	83	45	12	10	7	6
HS30LA	42	7	31	90	72	9	123	94	52	12	13	9	5.5
HS35LA	48	8	33	100	82	9	142	109	62	12	13	9	7.5
HS45LA	60	11	37.5	120	100	10	168	130	80	16	15	11	8.5
HS55LA	70	14	43.5	140	116	12	192	156	95	16	17	14	10
HS65LA	85	14	53.5	170	142	14	248	207	110	16	20	16	13

호칭형번	LM 레일 치수								기본 정격 하중		질량
호칭형번	W	W4	H4	d2	d3	h	E	F	C N	C₀ N	LM블록 kg	LM레일 kg/m
HS25LA	23	11.5	24	11	7	11	20	60	25190	40030	0.9	3.6
HS30LA	28	14	28	14	9	14	20	80	33480	51060	1.5	5.1
HS35LA	34	17	32	14	9	15	20	80	46500	71150	2.4	7.3
HS45LA	45	22.5	42	20	14	21	22.5	105	71600	104200	3.7	12.6
HS55LA	53	26.5	48	23	16	24	30	120	105600	150000	6.7	17.1
HS65LA	63	31.5	58	26	18	25	35	150	177800	250100	15.0	24.6
