   Á¦Ç°¼Ò°³ : LM GUIDE > TSK LM °¡À̵å

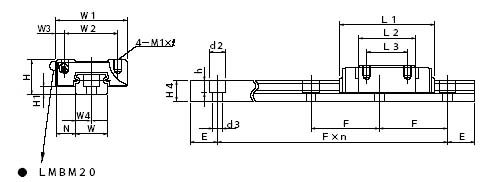

 ¢º TSK LM°¡À̵å LMBM Çü (MINIATURE LM GUIDE)





ȣĪ Çü¹ø

Mounting dimension

LM ºí·Ï Ä¡¼ö

H

H1

N

W1

W2

W3

L1

L2

L3

H3

M1ק¤

LMBM 5

6

1.5

3.5

12

8

6

17

8.8

-

-

M2x1.5

LMBM 7

8

1.5

5

17

12

2.5

23.5

13.5

8

-

M2x2.5

LMBM 9

10

2.2

5.5

20

15

2.5

31

20.0

10

-

M3x3

LMBM12

13

3

7.5

27

20

3.5

35

20.8

15

-

M3x3.5

LMBM15

16

4

8.5

32

25

3.5

43

25.7

20

-

M3x4

LMBM20

25

7.5

13

46

38

4

66.5

45.0

38

6

M4x6



ȣĪÇü¹ø

LM ·¹ÀÏ Ä¡¼ö

±âº» Á¤°Ý ÇÏÁß

Áú·®

W1

W4

H4

d2

d3

h E F

C
N

C0
N

LMºí·Ï
kg

LM·¹ÀÏ
kg/m

LMBM 5

5

2.5

4

3.5

2.4

1

5

15

320

590

0.01

0.14

LMBM 7

7

3.5

4.7

4.2

2.4

2.3

5

15

880

1370

0.02

0.23

LMBM 9

9

4.5

5.5

6

3.5

3.3

7.5

20

1470

2250

0.02

0.32

LMBM12

12

6

7.5

6

3.5

4.5

10

25

2650

4020

0.04

0.58

LMBM15

15

7.5

9.5

6

3.5

4.5

15

40

4410

6570

0.07

0.93

LMBM20

20

10

15

9.5

6

8.5

20

60

8820

12700

0.25

1.95






ȣĪ Çü¹ø

LMBM LMBM-W
5 7 9 12 15 20 7 9 12 15

LM·¹ÀÏ
Ç¥ÁØ ±æÀÌ

40
55
70
100
130 		40
55
70
85
100
130 		55
75
95
115
135
175
195
275

70
95
120
145
170
195
220
245
270
320
370
470



70
110
150
190
230
270
310
350
390
430
470
670 		220
280
340
460
640
880 		50
80
110
140
170
200
260
290 		50
80
110
140
170
200
260
290 		70
110
150
190
230
270
310
390
470 		110
150
190
230
270
310
430
550
670

E

15

15

20

25

40

60

30

30

40

40

F

5

5

7.5

10

15

20

10

10

15

15
