OEMAX SERVO & MOTION CONTROLLER
|
▶ Oemax Motion Controller : MAC Option
|

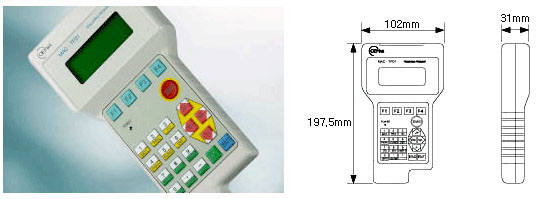

- Teaching Pendant
|
 |
| |
|

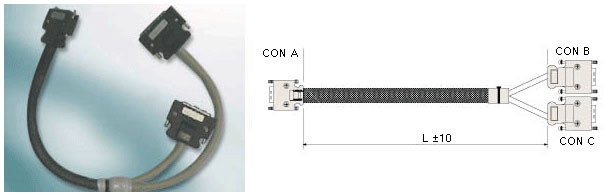

- 축Cable
|
 |
|
NO |
CABLE NAME |
L(m/m, ±10%) |
PART NO. |
|
1 |
2축 위치 속도형 |
300×450mm |
MAC-CAAX1H22S |
|
2 |
2축 위치 속도형 |
1500×1500mm |
MAC-CAAX1H22L |
|
| |
|

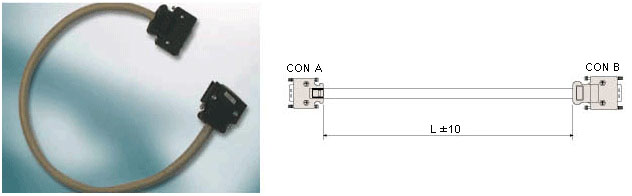

- Limit Cable
|
 |
|
NO |
CABLE NAME |
L(m/m, ±10%) |
PART NO. |
|
1 |
1축 위치 속도형 |
600mm |
MAC-CAAX1H22S |
|
2 |
1축 위치 속도형 |
1500mm |
MAC-CAAX1H22L |
|
| |
|

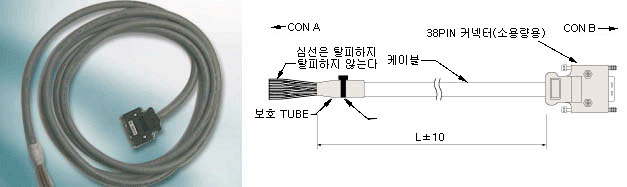

- 외부 I/O Cable
|
|
|
|
NO |
CABLE NAME |
L(m/m, ±10%) |
PART NO. |
|
1 |
LIMIT,IN,OUT |
3M |
IOC-RL03U36CNA |
|
2 |
LIMIT,IN,OUT |
5M |
IOC-RL05U36CNA |
|
3 |
LIMIT,IN,OUT |
10M |
IOC-RL10U36CNA |
|
4 |
LIMIT,IN,OUT |
15M |
IOC-RL15U36CNA |
|
5 |
LIMIT,IN,OUT |
20M |
IOC-RL20U36CNA |
|
| |
|

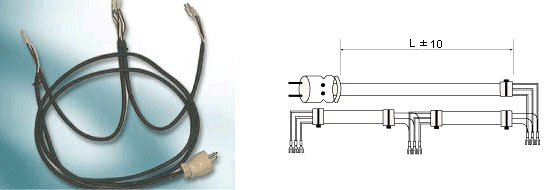

- AC전원 케이블
|
 |
|
NO |
CABLE NAME |
L(m/m, ±10%) |
PART NO. |
|
1 |
2축 제어기 전원 CABLE |
1M |
MAC-CAPW1L202 |
|
2 |
2축 제어기 전원 CABLE |
2M |
MAC-CAPW1L302 |
|
| |
|

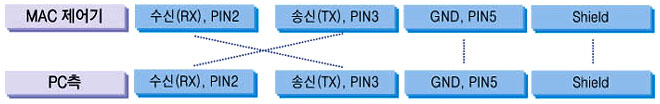

- COMM 콘넥타 9Pin 배선도(RS-232C)
|
 |
|
