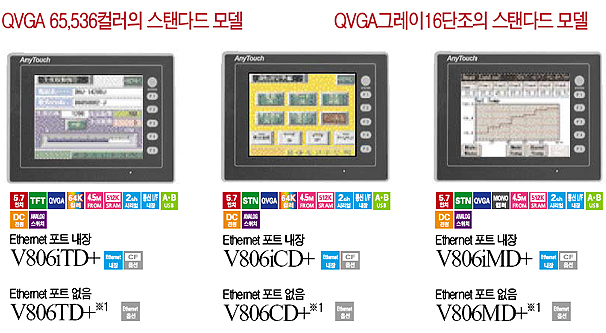

형식 |
V806iTD+ |
V806TD+ |
V806iCD+ |
V806CD+ |
V806iMD+ |
V806MD+ |
| |
표시사이즈 |
5.7인치 |
| 표시디바이스 |
TFT 컬러 LCD |
STN 컬러 LCD |
STN 흑백 LCD |
| 표시분해능 |
|
320 x 240도트 |
|
| 표시색 |
65,536색(블링크 없음)
32,768색(블링크 있음) |
흑백16단조 + 블링크 |
| 화면 데이터 용량 |
|
|
FROM (13M바이트) |
|
|
| 백업메모 |
SRAM
(512K바이트) |
SRAM
(128K바이트) |
SRAM
(512K바이트) |
SRAM
(128K바이트) |
SRAM
(512K바이트) |
SRAM
(128K바이트) |
| Ethernet ※4 |
100BASE-TX/
10BASE-T
표준장비 |
옵션
(CU-03-3)
※5 |
100BASE-TX/
10BASE-T
표준장비 |
옵션
(CU-03-3)
※5 |
100BASE-TX/
10BASE-T
표준장비 |
옵션
(CU-03-3)
※5 |
| 통신 I/F |
있음 |
| CF 카드 IF |
있음 ※2 |
| USB I/F |
A타입/B타입(Var1.1) |
옵
션 |

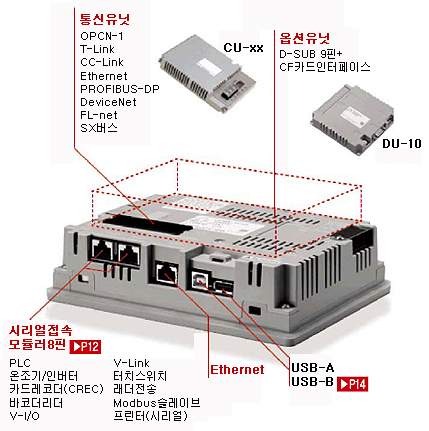

| 통신유닛 |
CU-00~08 |
| I/O유닛 |
V-I/O |
시
리
얼
I/F |
D-Sub 9핀
CN1 ※2 |
RS-232C.RS-422/485(2선식),조보 동기식
데이터길이 : 7,8비트 패리티 : 홀수,짝수,없음
스톱비트 : 1,2비트
전송속도 : 4800,9600,19200,38400,
57600,76800,115200bps |
모듈러 8핀
MJ1/MJ2 |
RS-232C.RS-422/485(2선식),※4 조보 동기식
데이터길이 : 7,8비트 패리티 : 홀수,짝수,없음
스톱비트 : 1,2비트
전송속도 : 4800,9600,19200,38400,
57600,76800,115200,187500bps ※3 |
대
응
규
격 |
CE 마킹 2 |
EN61000-6-2,AEN61000-6-4 |
| UL.cUL 2 |
UL508 |
| RoHS 지령 |
대응 |
|
| |
|
| |
|
|
