삼익 리니어부싱 케이스

제품소개 : LINEAR BUSHING > SCE

LM케이스 유니트 SC | LM케이스 유니트 SCE | LM케이스 유니트 SCJ
서포트 레일 SBS | 서포트 레일 TBS | 서포트 레일 유니트 SBR | 서포트 레일 유니트 TBR

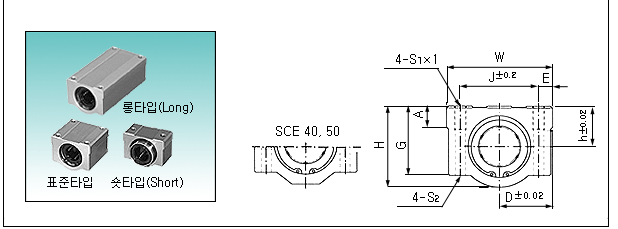

▶ LINEAR BUSHING CASE SCE형

표준타입(Standard)					주요치수(mm)
호칭형번	조립부싱	정격하중		중량 (gf)	샤프트외경	h	D	W	H	G	A	J	E	S1 x I	S2	K	L
호칭형번	조립부싱	C(N)	C0(N)	중량 (gf)	샤프트외경	h	D	W	H	G	A	J	E	S1 x I	S2	K	L
SCE8UU	LME8UU	260	400	60	Φ8	11	17	34	22	18	6	24	5	M4 X 8	Φ3.4	18	30
SCE12UU	LME12UU	410	590	118	Φ12	15	22	44	30	24.5	8	33	5.5	M5 X 10	Φ4.3	26	39
SCE16UU	LME16UU	770	1170	180	Φ16	19	25	50	38.5	32.5	9	36	7	M5 X 12	Φ4.3	34	44
SCE20UU	LME20UU	860	1370	245	Φ20	21	27	54	41	35	11	40	7	M6 X 12	Φ5.2	40	53
SCE25UU	LME25UU	980	1560	550	Φ25	26	38	76	51.5	41	12	54	11	M8 X18	Φ6.8	50	67
SCE30UU	LME30UU	1560	2740	760	Φ30	30	39	78	59.5	49	15	58	10	M8 X18	Φ6.8	58	76
SCE40UU	LME40UU	2150	4010	1700	Φ40	40	51	102	78	62	20	80	11	M10 X25	Φ8.6	60	90
SCE50UU	LME50UU	3820	7930	2950	Φ50	52	61	122	102	80	24	100	11	M10 X25	Φ8.6	80	110

1N≒0.102 kgf

롱(Long)타입					주요치수(mm)
호칭형번	조립부싱	정격하중		중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	Kw	Lw
호칭형번	조립부싱	C(N)	C0(N)	중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	Kw	Lw
SCE8WUU	2xLME8U	410	800	98	Φ8	11	17	34	22	18	6	24	5	M4 X 8	Φ3.4	42	58
SCE12WUU	2xLME12U	650	1180	232	Φ12	15	22	44	30	24.5	8	33	5.5	M5 X 10	Φ4.3	64	77
SCE16WUU	2xLME16U	1230	2340	360	Φ16	19	25	50	38.5	32.5	9	36	7	M5 X 12	Φ4.3	79	89
SCE20WUU	2xLME20U	1370	2740	490	Φ20	21	27	54	41	35	11	40	7	M6 X 12	Φ5.2	90	106
SCE25WUU	2xLME25U	1560	3120	1100	Φ25	26	38	76	51.5	41	12	54	11	M8 X18	Φ6.8	119	136
SCE30WUU	2xLME30U	2490	5480	1525	Φ30	30	39	78	59.5	49	15	58	10	M8 X18	Φ6.8	132	154
SCE40WUU	2xLME40U	3440	8020	3400	Φ40	40	51	102	78	62	20	80	11	M10 X25	Φ8.6	150	180
SCE50WUU	2xLME50U	6110	15860	5920	Φ50	52	61	122	102	80	24	100	11	M10 X25	Φ8.6	200	230

1N≒0.102 kgf

숏(Short)타입					주요치수(mm)
호칭형번	조립부싱	정격하중		중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	LV
호칭형번	조립부싱	C(N)	C0(N)	중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	LV
SCE8VUU	LM8UU	260	400	40	Φ8	11	17	34	22	18	6	24	5	M4 X 8	Φ3.4	14.4
SCE12VUU	LM12UU	410	590	82	Φ12	15	22	44	30	24.5	8	33	5.5	M5 X 10	Φ4.3	20.3
SCE16VUU	LM16UU	770	1170	122	Φ16	19	25	50	38.5	32.5	9	36	7	M5 X 12	Φ4.3	22.3
SCE20VUU	LM20UU	860	1370	176	Φ20	21	27	54	41	35	11	40	7	M6 X 12	Φ5.2	28.3
SCE25VUU	LM25UU	980	1560	400	Φ25	26	38	76	51.5	41	12	54	11	M8 X18	Φ6.8	40.4
SCE30VUU	LM30UU	1560	2740	570	Φ30	30	39	78	59.5	49	15	58	10	M8 X18	Φ6.8	48.4
SCE40VUU	LM40UU	2150	4010	1320	Φ40	40	51	102	78	62	20	80	11	M10 X25	Φ8.6	56.4
SCE50VUU	LM50UU	3820	7930	1900	Φ50	52	61	122	102	80	24	100	11	M10 X25	Φ8.6	72.3

1N≒0.102 kgf
