삼익 리니어부싱 케이스

제품소개 : LINEAR BUSHING > LINEAR BUSHING CASE

LM케이스 유니트 SC | LM케이스 유니트 SCE | LM케이스 유니트 SCJ
서포트 레일 SBS | 서포트 레일 TBS | 서포트 레일 유니트 SBR | 서포트 레일 유니트 TBR

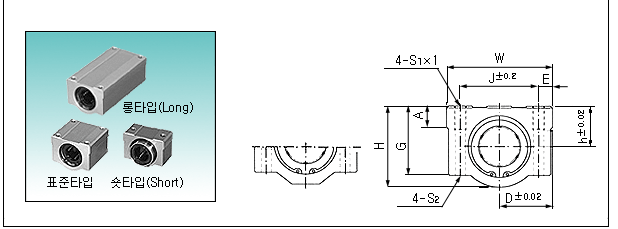

▶ LINEAR BUSHING CASE SC형

표준타입(Standard)					주요치수(mm)
호칭형번	조립부싱	정격하중		중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	K	L
호칭형번	조립부싱	C(N)	C0(N)	중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	K	L
SC8UU	LM8UU	260	400	56	Φ8	11	17	34	22	18	6	24	5	M4×8	Φ3.4	18	30
SC10UU	LM10UU	370	540	90	Φ10	13	20	40	26	21	8	28	6	M5×10	Φ4.3	21	35
SC12UU	LM12UU	410	590	112	Φ12	15	22	44	30	24.5	8	33	5.5	M5×10	Φ4.3	26	39
SC13UU	LM13UU	500	770	123	Φ13	15	22	44	30	24.5	8	33	5.5	M5 ×10	Φ4.3	26	39
SC16UU	LM16UU	770	1170	189	Φ16	19	25	50	38.5	32.5	9	36	7	M5×12	Φ4.3	34	44
SC20UU	LM20UU	860	1370	237	Φ20	21	27	54	41	35	11	40	7	M6×12	Φ5.2	40	50
SC25UU	LM25UU	980	1560	555	Φ25	26	38	76	51.5	41	12	54	11	M8×18	Φ6.8	50	67
SC30UU	LM30UU	1560	2740	685	Φ30	30	39	78	59.5	49	15	58	10	M8×18	Φ6.8	58	72
SC35UU	LM35UU	1660	3130	1100	Φ35	34	45	90	68	54	18	70	10	M8×18	Φ6.8	60	80
SC40UU	LM40UU	2150	4010	1600	Φ40	40	51	102	78	62	20	80	11	M10×25	Φ8.6	60	90
SC50UU	LM50UU	3820	7930	3350	Φ50	52	61	122	102	80	24	100	11	M10 ×25	Φ8.6	80	110

1N≒0.102 kgf

롱(Long)타입					주요치수(mm)
호칭형번	조립부싱	정격하중		중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	Kw	Lw
호칭형번	조립부싱	C(N)	C0(N)	중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	Kw	Lw
SC8WUU	2xLM8U	410	800	94	Φ8	11	17	34	22	18	6	24	5	M4×8	Φ3.4	42	58
SC10WUU	2xLM10U	590	1080	147	Φ10	13	20	40	26	21	8	28	6	M5×10	Φ4.3	46	68
SC12WUU	2xLM12U	650	1180	220	Φ12	15	22	44	30	24.5	8	33	5.5	M5×10	Φ4.3	64	77
SC13WUU	2xLM13U	800	1540	245	Φ13	15	22	44	30	24.5	8	33	5.5	M5×10	Φ4.3	64	77
SC16WUU	2xLM16U	1230	2340	376	Φ16	19	25	50	38.5	32.5	9	36	7	M5×12	Φ4.3	79	89
SC20WUU	2xLM20U	1370	2740	476	Φ20	21	27	54	41	35	11	40	7	M6×12	Φ5.2	90	100
SC25WUU	2xLM25U	1560	3120	1115	Φ25	26	38	76	51.5	41	12	54	11	M8×18	Φ6.8	119	136
SC30WUU	2xLM30U	3490	5480	1375	Φ30	30	39	78	59.5	49	15	58	10	M8×18	Φ6.8	132	146
SC35WUU	2xLM35U	2650	6260	2200	Φ35	34	45	90	68	54	18	70	10	M8×18	Φ6.8	140	160
SC40WUU	2xLM40U	3440	8020	3200	Φ40	40	51	102	78	62	20	80	11	M10×25	Φ8.6	150	180
SC50WUU	2xLM50U	6110	15860	6720	Φ50	52	61	122	102	80	24	100	11	M10×25	Φ8.6	200	230

1N≒0.102 kgf

숏(Short)타입					주요치수(mm)
호칭형번	조립부싱	정격하중		중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	LV
호칭형번	조립부싱	C(N)	C0(N)	중량 (gf)	샤프트 외경	h	D	W	H	G	A	J	E	S1 x I	S2	LV
SC8VUU	LM8UU	260	400	36	Φ8	11	17	34	22	18	6	24	5	M4 ×8	Φ3.4	15.4
SC10VUU	LM10UU	370	540	63	Φ10	13	20	40	26	21	8	28	6	M5 ×10	Φ4.3	19.5
SC12VUU	LM12UU	410	590	74	Φ12	15	22	44	30	24.5	8	33	5.5	M5 ×10	Φ4.3	20.5
SC13VUU	LM13UU	500	770	85	Φ13	15	22	44	30	24.5	8	33	5.5	M5×10	Φ4.3	20.5
SC16VUU	LM16UU	770	1170	132	Φ16	19	25	50	38.5	32.5	9	36	7	M5×12	Φ4.3	23.5
SC20VUU	LM20UU	860	1370	170	Φ20	21	27	54	41	35	11	40	7	M6×12	Φ5.2	27.4
SC25VUU	LM25UU	980	1560	405	Φ25	26	38	76	51.5	41	12	54	11	M8×18	Φ6.8	37.4
SC30VUU	LM30UU	1560	2740	495	Φ30	30	39	78	59.5	49	15	58	10	M8×18	Φ6.8	40.9
SC35VUU	LM35UU	1660	3130	790	Φ35	34	45	90	68	54	18	70	10	M8×18	Φ6.8	45.4
SC40VUU	LM40UU	2150	4010	1220	Φ40	40	51	102	78	62	20	80	11	M10×25	Φ8.6	56.4
SC50VUU	LM50UU	3820	7930	2300	Φ50	52	61	122	102	80	24	100	11	M10×25	Φ8.6	68.9

1N≒0.102 kgf
