 ▶ Oldham Coupling


     올드햄 커플링의 주요한 특성은 예외적으로 유연성이 뛰어나고  편심, 비정렬 수용능력이 뛰어나다, 복원력이 없기 때문에 베어링 하중이 작다.

비틀림 강성이 크고, 전기적 절연효과, 편심,편각,비정렬에 대하여 탁월한 기능발휘, 비자성, 낮은관성, 조립이 용이한점
    토오크는 기계적인 단속으로서의 기능과 비정렬 에러를 수용할 수 있는 디스크 형상을 통하여 전송된다.
    과도한 하중에서는 연결디스크가 파손될 수 있다.
   이때 샤프트에서 허브를 분리하지 않고서도 쉽게 커플링을 교체할 수 있다.




    square03_green.gif 주용도

  •  X - Y 포지션 테이블
  • AC Motor, DC Motor, Motor, Tacho Generator 등 각종 소형모타
  • 유압분배시스템, 옵티칼 시스템
  • 공조기기, 환경기기, 엔코더, 소형펌프
  • 종이, Disk,Tape 이송기구

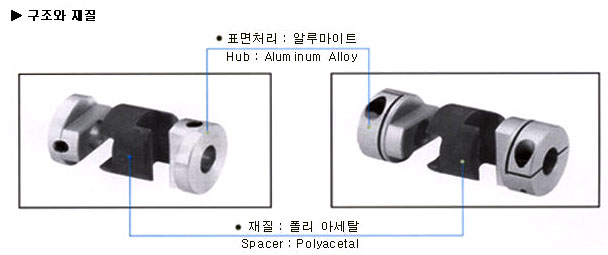

SOH - □□C
Clamp Type

SOH - □□
Set Screw Type


SOH-□□SC
한쪽은 Set Screw 타입,
다른한쪽은 Clamp타입






SOHM - □□C
일반 Clamp 타입보다
길이가 짧은제품



SOH-□□S
일반 Set Screw 타입보다
길이가 짧은제품
