스냅링
   제품소개 : 로크너트> 로크너트

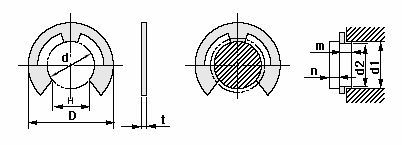

 ▶ 스냅링 (E형 멈춤링)




호칭No.
 		멈춤링 적용하는 축
d1 D H t b d1 의
구분 		d2 m n
기준
치수 		허용차 기준
치수 		허용차 기준
치수 		허용차 기준
치수 		허용차 약 초과 이하 기준
치수 		허용차 기준
치수 		허용차 최소

ETW-0.8

0.8



0

-

0.08

2 ± 0.1 0.7

0
- 0.25
0.2 ± 0.02 0.3 1 1.4 0.8
+
0.05
  0
0.3
+
0.05
  0
0.4

ETW-1.2

1.2



0

-

0.09



3 1 0.3 ± 0.025 0.4 1.4 2 1.2
+
0.06
  0
0.4 0.6

ETW-1.5

1.5 4 ± 0.2 1.3 0.4 ± 0.03 0.6 2 2.5 1.5 0.5 0.8

ETW-2

2 5 1.7 0.4 0.7 2.5 3.2 2 1

ETW-2.5

2.5 5 2.1 0.4 0.8 3.2 4 2.5

ETW-3

3 7 2.6 0.6 ± 0.04 0.9 4 5 3 0.7
+
0.1
  0

ETW-4

4



0

-

0.12

9 3.5

0
- 0.3
0.6 1.1 5 7 4
+
0.075
  0
1.2

ETW-5

5 11 4.3 0.6 1.2 6 8 5

ETW-6

6 12 5.2 0.8 1.4 7 9 6 0.9

ETW-7

7



0

-

0.15

14

6.1


0
- 0.35

0.8

1.6

8

11

7


+
0.09
  0

1.5

ETW-8

8 16 6.9 0.8 1.8 9 12 8 1.8

ETW-9

9

18

7.8

0.8

2

10

14

9

2

ETW-10

10

20

± 0.3

8.7

1

± 0.05

2.2

11

15

10



1.15

+
0.14
  0



ETW-12

12



0

-

0.18

23 10.4

0
- 0.45
1 2.4 13 18 12
+
0.11
  0
2.5

ETW-15

15 29 13 1.6 ± 0.06 2.8 16 24 15 1.75

3

ETW-19

19



0

-

0.21

37 16.5 1.6 4 20 31 19
+
0.13
  0

3.5

ETW-24

24 44 20.8

0
- 0.5
2 ± 0.07 5 25 38 24 2.2

4


- 재질:스프링강
- 경도:HRC44-52
- 재질:스프링용 스텐레스강(주문에 의한 생산)
