제품소개 : 로크너트> 로크너트

PART NO	THREAD & PITCH	Dimensions							Axial Load (KN)	Set Screws (Nm)	Weight (g)

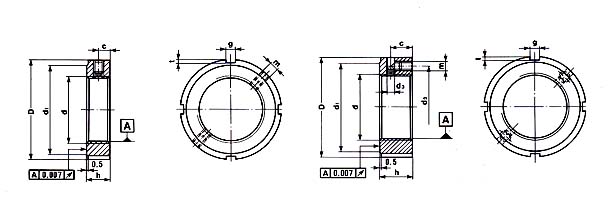

		ΦD	h	g	t	d₁	c	m
ZM 6	M 6 x 0.5	16	8	3	2	12	4	M4	15	2	4
ZM 8	M 8 x 0.75	16	8	3	2	12	4	M4	18	2	4
ZM 10	M 10 x 1	18	8	3	2	14	4	M4	22	4	8
ZM 12	M 12 × 1	22	8	3	3	19	4	M4	26	4	14
ZM 15	M 15 × 1	25	8	3	3	19	4	M4	33	4	16
ZM 17	M 17 × 1	28	10	4	3	21	5	M5	49	7	24
ZM 20	M 20 × 1	32	10	4	3	25	5	M5	55	7	34
ZM 25	M 25× 1.5	38	12	5	3	31	5	M6	87	7	54
ZM 30	M 30 × 1.5	45	12	5	3	38	6	M6	110	7	76
ZM 35	M 35× 1.5	52	12	5	3	45	6	M6	120	7	102
ZM 40	M 40× 1.5	58	14	6	3	50	7	M6	150	7	144
ZM 45	M 45 × 1.5	65	14	6	3	56	7	M6	170	7	180
ZM 50	M 50× 1.5	70	14	6	3	61	7	M6	180	7	196
ZM 55	M 55 × 2	75	16	7	4	66	8	M6	250	18	240
ZM 60	M 60 × 2	80	16	7	4	70	8	M6	270	18	262
ZM 65	M 65 × 2	85	16	7	4	76	8	M6	290	18	282
ZM 70	M 70 × 2	92	18	8	4	82	9	M8	350	18	378
ZM 75	M 75 × 2	98	18	8	4	87	9	M8	370	18	422
ZM 80	M 80 × 2	105	18	8	4	92	9	M8	390	18	492
ZM 85	M 85 × 2	110	18	8	4	99	9	M8	400	34	524
ZM 90	M 90 × 2	120	20	10	4	105	10	M8	470	34	750
ZM 95	M 95 × 2	125	20	10	4	110	10	M8	490	34	782
ZM 100	M 100 × 2	130	20	10	4	116	10	M8	510	34	826
ZM 105	M 105× 2	140	22	12	5	122	11	M10	560	34	1.108
ZM 110	M 110 × 2	145	22	12	5	129	11	M10	600	34	1.164
ZM 120	M 120 × 2	155	24	12	5	136	12	M10	710	34	1.378
ZM 130	M 130 × 2	165	24	12	5	145	12	M10	760	34	1.480
ZM 140	M 140 × 2	180	26	14	6	156	13	M12	880	60	1.958
ZM 150	M 150 × 2	195	26	14	6	167	13	M12	930	60	2.404
ZM 160	M 160 × 3	210	28	16	7	178	14	M12	980	60	3.080
ZM 170	M 170× 3	220	28	16	7	189	14	M12	1.130	66	3.256
ZM 180	M 180 × 3	230	30	18	8	199	15	M12	1.130	60	3.628
ZM 190	M 190 × 3	240	30	18	8	210	15	M12	1.470	60	3.928
ZM 200	M 200 × 3	250	32	18	8	222	16	M12	1.600	60	4.330

ZMV Type : 2개의 등간격으로 위치한 로크핀과 4개의 훅스펜너 홈으로 축에 올바른 각도로 정확하게                         조립해준다. 원주방향으로 체결이 어려울 때 사용 한다.                         키 워셔나 축의 키홈가공이 필요없다.

PART NO	THREAD & PITCH	Dimensions									Axial Load (KN)	Set Screws (Nm)	Weight (g)
		ΦD	h	g	t	d₁	d₂	d₃	c	m
ZMV 17	M 017 × 1	28	15	4	2.5	23	22.5	3.3	10	M4	49	7	24
ZMV 20	M 020 × 1	32	15	4	3	25	26	3.3	10	M4	55	7	34
ZMV 25	M 025 × 1.5	38	17	5	3	31	31.5	4.2	11	M5	87	7	54
ZMV 30	M 030 × 1.5	45	17	5	3	38	37.5	4.2	11	M5	110	7	76
ZMV 35	M 035 × 1.5	52	17	5	3	45	43.5	4.2	11	M5	120	7	102
ZMV 40	M 040 × 1.5	58	19	6	3	50	49	5	12	M6	150	7	144
ZMV 45	M 045 × 1.5	65	19	6	3	56	55	5	12	M6	170	7	180
ZMV 50	M 050 × 1.5	70	19	6	3	61	60	5	12	M6	180	7	196
ZMV 55	M 055 × 2.0	75	21	7	4	66	65	5	13	M6	250	18	240
ZMV 60	M 060 × 2.0	80	21	7	4	70	70	5	13	M6	270	18	262
ZMV 65	M 065 × 2.0	85	21	7	4	76	75	5	13	M6	290	18	282
ZMV 70	M 070 × 2.0	92	23	8	4	82	81	6.2	14	M8	350	18	378
ZMV 75	M 075 × 2.0	98	23	8	4	87	87	6.2	14	M8	370	18	422
ZMV 80	M 080 × 2	105	23	8	4	92	93	6.2	14	M8	390	18	492
ZMV 85	M 085 × 2	110	23	8	4	99	98	6.2	14	M8	400	34	524
ZMV 90	M 090 × 2	120	25	10	4	105	105	6.2	15	M8	470	34	750
ZMV 95	M 095 × 2	125	25	10	4	110	110	6.2	15	M8	490	34	782
ZMV 100	M 100 × 2	130	25	10	4	116	115	6.2	15	M8	510	34	826
ZMV 105	M 105 × 2	140	27	12	5	122	123	7.9	16	M10	560	34	1.108
ZMV 110	M 110 × 2	145	27	12	5	129	128	7.9	16	M10	600	34	1.164
ZMV 120	M 120 × 2	155	29	12	5	136	138	7.9	17	M10	710	34	1.378
ZMV 130	M 130 × 2	165	29	12	5	137	148	7.9	17	M10	760	34	1.480
ZMV 140	M 140 × 2	180	31	14	6	156	160	9.6	18	M12	880	60	1.958
ZMV 150	M 150 × 2	195	31	14	6	167	173	9.6	18	M12	930	60	2.404
ZMV 160	M 160 × 3.0	210	33	16	7	178	185	9.6	19	M12	980	60	3.080
ZMV 170	M 170 × 3.0	220	33	16	7	189	195	9.6	19	M12	1130	60	3.256
ZMV 180	M 170 × 3.0	230	35	18	8	199	205	9.6	20	M12	1.300	60	3.628
ZMV 190	M 190 × 3.0	240	35	18	8	210	215	9.6	20	M12	1.470	60	3.928
ZMV 200	M 200 × 3.0	250	37	18	8	222	225	9.6	21	M12	1.600	60	4.330
