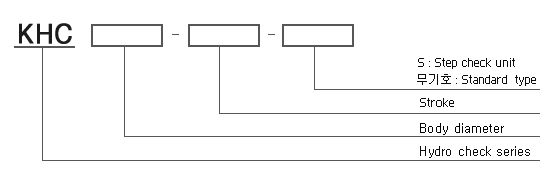

 KHC24 Series
|
|
|
|
MODEL
|
Max
Load Angle
From Axis
|
Speed Adjustment Range
|
|
Load Limits
|
Feed Rate Limits
|
|

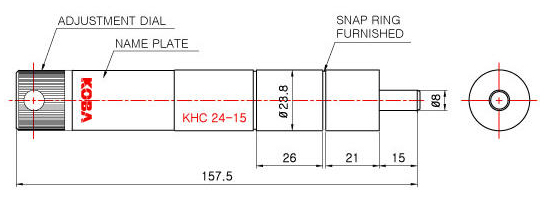

KHC 2415
|
1.2°
|
100~2500N
|
0.2~30mm/sec
|
|
| |
| |
|
|
| |
|
MODEL
|
Max
Load Angle
From Axis
|
Speed Adjustment Range
|
|
Load Limits
|
Feed Rate Limits
|
|

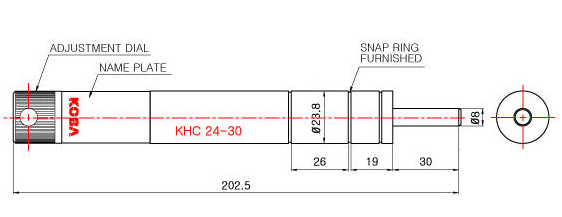

KHC 2430
|
1°
|
100~2500N
|
0.2~30mm/sec
|
|
| |
 |
| |
|
MODEL
|
Max
Load Angle
From Axis
|
Speed Adjustment Range
|
|
Load Limits
|
Feed Rate Limits
|
|

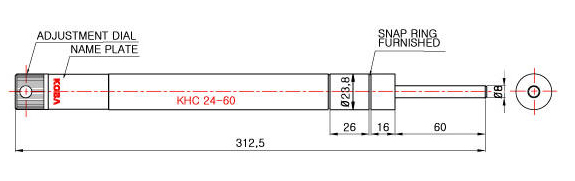

KHC 2460
|
0.5°
|
100~2500N
|
0.2~30mm/sec
|
|
| |
|
|
|
|
MODEL
|
Max
Load Angle
From Axis
|
Speed Adjustment Range
|
|
Load Limits
|
Feed Rate Limits
|
|

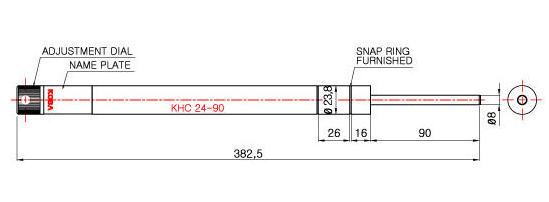

KHC 2490
|
0.3°
|
100~2500N
|
0.2~30mm/sec
|
|
| |
 |
| |
|
MODEL
|
Max
Load Angle
From Axis
|
Speed Adjustment Range
|
|
Load Limits
|
Feed Rate Limits
|
|

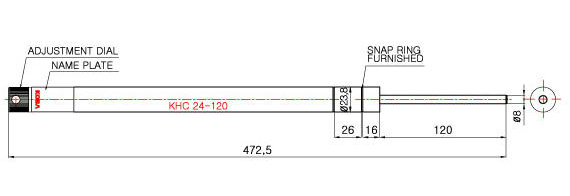

KHC 24120
|
0.2°
|
100~2500N
|
0.2~30mm/sec
|
|
| |
 |
|
|
|

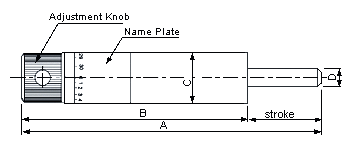

KHC31, 38 Series
|
|

|
|
|
| |
| |
|
MODEL
|
Stroke(mm)
|
Dimensions
| Mount Block
|
Max
Load Angle
From Axis
|
Speed Adjustment Range
|
|
A
|
B
|
C
| D
| E
| F
| G
| H
| I
| J
| K
| L
|
Load Limits
|
Feed Rate Limits
|
|
KHC 3140
|
40
|
270
|
230
|
31
|
12
|
42
|
58
|
20
|
20
|
24
|
40
|
6.6
|
31
|
1°
|
450~3,500N
|
0.2~30mm/sec
|
|
KHC 3160
|
60
|
335
|
275
|
0.5°
|
|
KHC 31100
|
100
|
455
|
355
|
0.3°
|
|
KHC 3860
|
60
|
327
|
260
| 38
| 14
|
76
|
94
|
24
|
24
|
34
|
50
|
8.6
|
38
|
0.5°
| 1,500~5,000
| 0.3~30mm/sec
|
|
KHC 38100
|
100
|
433
|
333
|
0.3°
|
|
|
|
|
Step Check Unit Series
|
|
|
|
|
|
Model
|
Stroke
(mm)
|
A
|
B
|
C
|
D
|
E
|
F
|
Rod Return
|
|

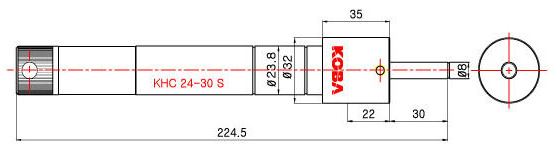

KHC 2430S
|
30
|
224
|
22
|
35
|
8
|
23.8
|
32
|
Air Return
|
|
| |
 |
| |
|
Model
|
Stroke
(mm)
|
A
|
B
|
C
|
D
|
E
|
F
|
Rod Return
|
|

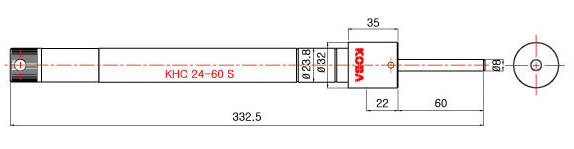

KHC 2460S
| 60
| 332
| |
|
|
|
|
|
|
| |
 |
| |
|
Model
|
Stroke
(mm)
|
A
|
B
|
C
|
D
|
E
|
F
|
Rod Return
|
|

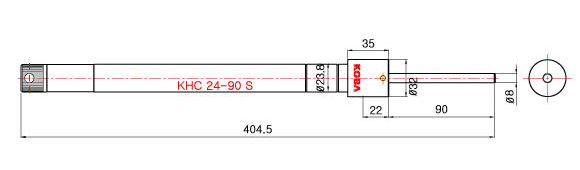

KHC 2490S
| 90
| 404
| |
|
|
|
|
|
|
| |
 |
| |
|
Model
|
Stroke
(mm)
|
A
|
B
|
C
|
D
|
E
|
F
|
Rod Return
|
|

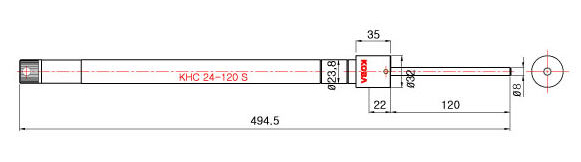

KHC 24120S
|
120
|
494
| |
|
|
|
|
|
|
| |
 |
| |
|
|
| |
 |

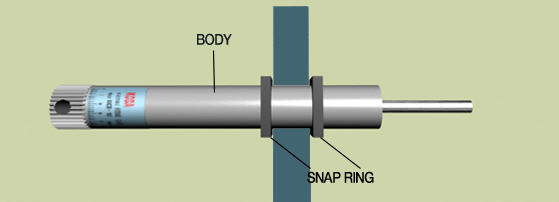

| 2개의 Snap ring을 이용하여 취부할 수 있으며 높지 않은 추진력이 작용 할 때 사용할 수 있습니다. |
| |
 |
| |
|

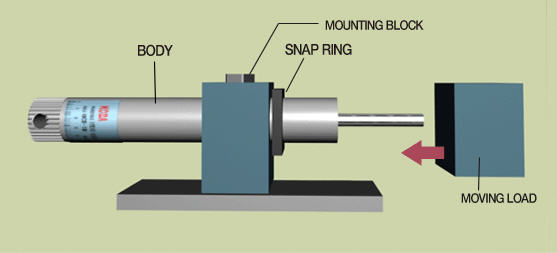

Mounting block취부는 높은 추진력이 작용 할 때 적합하며 취부시 위치조정이 가능하므로
원하는 위치에 용이하게 취부할 수 있습니다.
취부시 주의사항
Hydro check body부를 Bolt로 조이거나 가공을 하지 마십시요.
Piston rod복귀
불능의 주원인이 됩니다
Hydro check 부착시 취부각도를 모델별 도표(Max lod angle from axis)를
참조하여 부착하여야 하며
부착위치가 벗어나면 편마모 현상이 생겨 제품의 내구성의 저하 및 기기에손상을 줄수도 있습니다.
|
| |
|
|
|
