   제품소개 : 스프링 플런져 > EH 2212


   Halder norm+technik -EH 2212.





EH 2212.   인덱스 플런져 육각너트가 없는형, 용접할 수 있는 나사 없는형







재질:

몸체:-스틸, 흑색 처리
        -스텐레스 스틸 1.4305
잠금핀:-스틸, 경화처리
           -스텐레스 스틸 1.4305
             니켈도금
손잡이:-플라스틱(PA6)검정색
             무딘재질
           -떼어낼수 없음

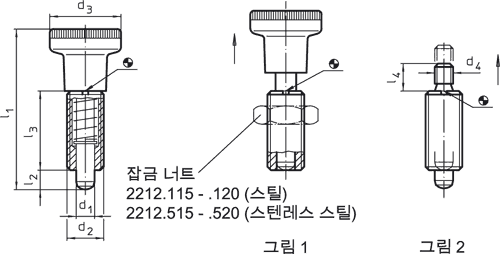

참조: 분할 작업시 사용. 치수별 해당 스크류 드라이버가 있음
         - 30 °C 에서 + 80 °C 까지 견딤. 잠금너트는 별도 구입.




















손잡이 있음, 몸체 스틸 혹은 스텐레스 (그림 1) - 스틸

부품번호
스틸
부품번호
스테인레스
d1
-0,02
-0,04
d2 d3 d4 l1
~
l2
최소
l3 l4 스프링력
F1
N~
스프링력
F2
N~


g

2212.045

2212.445

5

M10 x 1,0

21

-

45

5

22

-

6

14

16

2212.046

2212.446

6

M12 x 1,5

25

-

54,5

6

26

-

5,5

13

26

2212.048

2212.448

8

M16 x 1,5

31

-

69

8

34

-

11,5

28

60

2212.050

2212.450

10

M20 x 1,5

31

-

80

10

41

-

23

54

102




손잡이 없음, 스틸 혹은 스텐레스 스틸 (그림 2) - 스틸

부품번호
스틸

부품번호
스테인레스

d1
-0,02
-0,04

d2

d3

d4

l1
~

l2
최소

l3

l4

스프링력
F1
N~

스프링력
F2
N~


g

2212.065

2212.465

5

M10 x 1,0

-

M5

-

5

22

6

6

14

12

2212.066

2212.466

6

M12 x 1,5

-

M6

-

6

26

10

5,5

13

19

2212.068

2212.468

8

M16 x 1,5

-

M8

-

8

34

12

11,5

28

45

2212.070

2212.470

10

M20 x 1,5

-

M8

-

10

43

12

23

54

86






치수별 잠금너트 ISO 8675 (DIN 439) - 스틸 혹은 스테인레스
부품번호
스틸
부품번호
스테인레스
d2


g

2212.115

2212.515

M10 x 1,0

6

2212.116

2212.516

M12 x 1,5

9

2212.118

2212.518

M16 x 1,5

18

2212.120

2212.520

M20 x 1,5

32

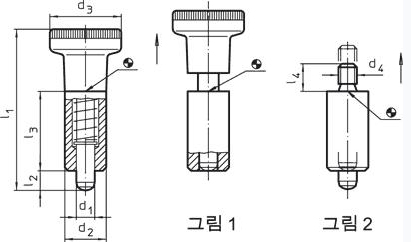

참조: 분할 작업시 사용. 용접이나 아교로 부착
          - 30 °C 에서 + 80 °C 까지 견딤.




손잡이 있음 (그림 1)

부품번호

d1
-0,02
-0,04

d2
h9

d3

d4

l1
~

l2
최소

l3

l4

스프링력
F1
N~*

스프링력
F2
N~*


g

2212.805

5

12

21

-

45

5

22

-

7

16

25

2212.806

6

14

25

-

54,5

6

26

-

6,5

15

40

2212.808

8

18

31

-

69

8

34

-

12

31

83




손잡이 없음 (그림 2)

부품번호

d1
-0,02
-0,04

d2
h9

d3

d4

l1
~

l2
최소

l3

l4

스프링력
F1
N~*

스프링력
F2
N~*


g

2212.825

5

12

-

M5

-

5

22

6

7

16

19

2212.826

6

14

-

M6

-

6

26

10

6,5

15

31

2212.828

8

18

-

M8

-

8

34

12

12

31

67
