   Halder norm+technik -EH 2212. (인덱스 볼트)





EH 2212.   인덱스 볼트 마운팅 플렌지형







재질:

몸체:- 스틸,흑색처리
잠금핀:-스틸, 질소처리, 검정색
플라스틱손잡이:- 열가소성 플라스틱
                           검정색 무딘재질

참조: 분할 작업시 사용. 측면 고정용 인덱스 볼트. 양면에 카운터 씽크 구멍이 있어서 왼쪽, 오른쪽의          설치가 모두 가능하다. 인덱스 볼트를 180° 돌리면, 잠금핀이 당겨져 멈추개에 의해 고정되어
         진다 (잠금핀이 삐죽 나와 있어서는 안되는 곳에 사용).
         더욱 편리한 플라스틱 손잡이. 플라스틱 손잡이는 - 30 °C 에서 + 80 °C 까지 견딤











플라스틱 손잡이 없음 (그림 1)

부품번호

d1
-0,02
-0,04

l2

d2

d3

h

k

l1

l3

l4

s

스프링력
F1
N~

스프링력
F2
N~


g

2212.376

6

10

16

35

16

20

56

32

-

12

12

32

82

2212.378

8

10

16

35

16

20

56

32

-

12

12

32

84

2212.379

8

12

20

40

20

22

69

37

-

15

21

58

167

2212.381

10

10

16

35

16

20

56

32

-

12

12

32

86

2212.382

10

12

20

40

20

22

69

37

-

15

21

58

169

2212.384

12

12

20

40

20

22

69

37

-

15

21

58

170

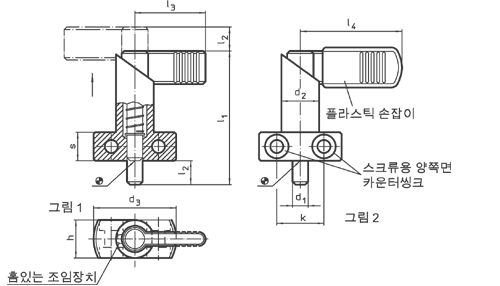

플라스틱 손잡이 있음 (그림 2)

부품번호

d1
-0,02
-0,04

l2

d2

d3

h

k

l1

l3

l4

s

스프링력
F1
N~

스프링력
F2
N~


g

2212.386

6

10

16

35

16

20

56

-

42

12

12

32

85

2212.388

8

10

16

35

16

20

56

-

42

12

12

32

86

2212.389

8

12

20

40

20

22

69

-

52

15

21

58

170

2212.391

10

10

16

35

16

20

56

-

42

12

12

32

90

2212.392

10

12

20

40

20

22

69

-

52

15

21

58

173

2212.394

12

12

20

40

20

22

69

-

52

15

21

58

180
