   Halder norm+technik -EH 2212. (고정바)





EH 2212.   인덱스 볼트용 고정바






재질: 스틸, 흑색처리. 동 볼트가 끼워진 나사핀

참조: 인덱스 볼트를 고정 바에 조립하여 응용범위를 확대.
         인덱스 플런져 치수 6, 8 그리고 10에도 사용.

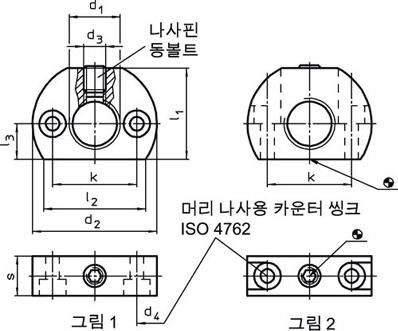

인덱스 볼트에 대해 고정 홀이 수직 (그림 2)

부품번호

d1

d2

d3

d4

k
± 0,1

l1

l2
~

l3

s


g

2212.347

M12 x 1,5

32

M5

M4

21

22

26,5

9

12

40

2212.348

M16 x 1,5

46

M8

M5

32

33

37

13

15

123

2212.352

M20 x 1,5

46

M8

M5

32

33

37

13

15

110




인덱스 볼트에 대해 고정 홀이 수평 (그림 1)

부품번호

d1

d2

d3

d4

k
± 0,1

l1

l2
~

l3

s


g

2212.345

M12 x 1,5

32

M5

M4

21

22

26,5

9

12

20

2212.346

M16 x 1,5

46

M8

M5

32

33

37

13

15

108

2212.350

M20 x 1,5

46

M8

M5

32

33

37

13

15

95
