   제품소개 : 스프링 플런져 > EH 2212


   Halder norm+technik -EH 2212. (플랜지형)





EH 2212.   인덱스 플런져 플랜지가 있는형







재질:

플랜지:-아연 다이케스트
            아연 도금처리
잠금핀:-스틸, 경화처리

손잡이:-플라스틱(PA6)검정색
           -떼어낼수 없음

참조: 분할 작업시 사용. 이 인덱스 플런져들은 조립된 치수들에 의해 구별.
         얇은 판제품에 고정할 때 사용. 손잡이를 당겨서 90° 돌리면 표시된 멈추개에 의해
         고정되어 진다.

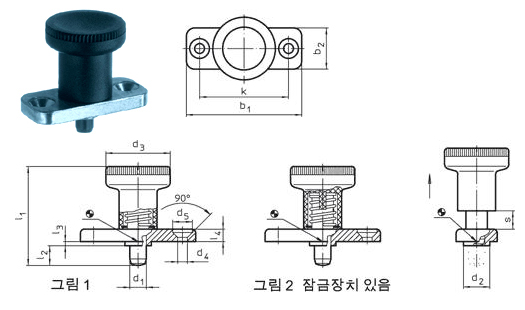

잠금장치 없음 (그림 1)

부품번호

d1
-0,02
-0,04

l2
최소

b1

b2

d2
-0,02
-0,1

d3

d4

d5

k

l1

l3
-0,15

l4

s

스프링력
F1
N~*

스프링력
F2
N~*


g

2212.926

6

6

40

18

10

25

4,3

8,3

30

37

2,5

4,5

6

8,5

22

36

2212.927

6

14

40

18

10

25

4,3

8,3

30

45

2,5

4,5

6

8,5

22

39

2212.928

8

8

46

20

12

31

5,3

10,4

34

44

2,5

5,5

8

15,5

28

59

2212.929

8

18

46

20

12

31

5,3

10,4

34

54

2,5

5,5

8

15,5

28

64







잠금장치 있음 (그림 2)

부품번호

d1
-0,02
-0,04

l2
최소

b1

b2

d2
-0,02
-0,1

d3

d4

d5

k

l1

l3
-0,15

l4

s

스프링력
F1
N~*

스프링력
F2
N~*


g

2212.936

6

6

40

18

10

25

4,3

8,3

30

37

2,5

4,5

6

8,5

22

36

2212.937

6

14

40

18

10

25

4,3

8,3

30

45

2,5

4,5

6

8,5

22

39

2212.938

8

8

46

20

12

31

5,3

10,4

34

44

2,5

5,5

8

15,5

28

59

2212.939

8

18

46

20

12

31

5,3

10,4

34

54

2,5

5,5

8

15,5

28

64
