   제품소개 : 스프링 플런져> EH 2212


   Halder norm+technik -EH 2212.





EH 2212.   인덱스 플런져 육각너트가 있는형, 짧은형







재질:

몸체:-스틸, 흑색 처리
        -스텐레스 스틸 1.4305
잠금핀:-스틸, 경화처리
           -스텐레스 스틸 1.4305
             니켈도금
손잡이:-플라스틱(PA6)검정색
             무딘재질
           -떼어낼수 없음

참조: 분할 작업시 사용. 이 인덱스 플런져들은 조립된 치수들에 의해 구별.
        손잡이를 당겨서 90° 돌리면 표시된 멈추개에 의해 고정되어 진다.
        (잠금핀이 삐쭉 나와 있어서는 안되는 곳에 사용.)
        - 30 °C 에서 + 80 °C 까지 견딤
        잠금너트는 별도 구입.
       스크류의 길이는 인덱스 플런져 (EH 2212.) 용 중간링으로 조절 가능.

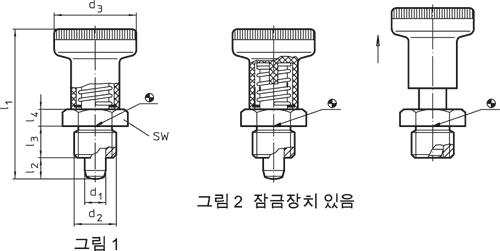

잠금장치 없음 (그림 1) - 스틸

부품번호

d1
-0,02
-0,04

d2

d3

l1
~

l2
최소

l3
-0,15

l4

WS

스프링력
F1
N~*

스프링력
F2
N~


g

2212.226

6

M12 x 1,5

25

45

6

10

5

17

7

19

34

2212.228

8

M16 x 1,5

31

54

8

12

6

19

14

24

60




잠금장치 없음 (그림 1) - 스텐레스 스틸

부품번호

d1
-0,02
-0,04

d2

d3

l1
~

l2
최소

l3
-0,15

l4

WS

스프링력
F1
N~*

스프링력
F2
N~


g

2212.246

6

M12 x 1,5

25

45

6

10

5

17

7

19

34

2212.248

8

M16 x 1,5

31

54

8

12

6

19

14

24

60




잠금장치 있음 (그림 2) - 스틸

부품번호

d1
-0,02
-0,04

d2

d3

l1
~

l2
최소

l3
-0,15

l4

WS

스프링력
F1
N~*

스프링력
F2
N~


g

2212.236

6

M12 x 1,5

25

45

6

10

5

17

7

19

34

2212.238

8

M16 x 1,5

31

54

8

12

6

19

14

24

59



잠금장치 있음 (그림 2) - 스텐레스 스틸

부품번호

d1
-0,02
-0,04

d2

d3

l1
~

l2
최소

l3
-0,15

l4

WS

스프링력
F1
N~*

스프링력
F2
N~


g

2212.256

6

M12 x 1,5

25

45

6

10

5

17

7

19

34

2212.258

8

M16 x 1,5

31

54

8

12

6

19

14

24

59



치수별 잠금너트  - 스틸

부품번호

d2


g

2212.116

M12 x 1,5

9

2212.118

M16 x 1,5

18



치수별 잠금너트 - 스텐레스 스틸

부품번호

d2


g

2212.516

M12 x 1,5

9

2212.518

M16 x 1,5

18
