   제품소개 :> EH 2211


   Halder norm+technik -EH 2211





EH 2211.   인덱스 플런져 미니인덱스







재질:

몸체:-스틸, 아연도금 처리
잠금핀:-스텐레스 스틸 1.4305
손잡이:-플라스틱(PA6)검정색
           -떼어낼수 없음

참조: 최소의 작업 공간에 적합. 특히 얇은 벽면에 체결하는 데 적합. 자체 체결력이 있어서 손잡이를          당겨, 30° 돌리면, 걸쇠에 걸린다.
         - 30 °C 에서 + 80 °C 까지 견딤.

        조립 방법: 미니 인덱스의 나사를 조인다. 손잡이를 들면, 조립할 수 있도록 육각너트가 풀린다.
        나사길이는 인덱스 플런져 (EH 2212.)용 중간링으로 조절할 수 있다.

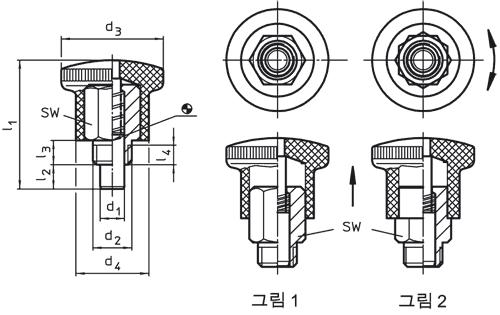

잠금장치 없음 (그림 1)



부품번호

d1
-0,02
-0,04

d2

d3

d4

l1

l2
최소

l3

l4
최소

WS

스프링력
F1
N~*

스프링력
F2
N~*


g

2211.024

4

M8x0,75

21

15

26,5

5

5

3,5

10

4,5

12

13

2211.026

5

M8x0,75

21

15

26,5

5

5

3,5

10

4,5

12

14

2211.028

6

M10x1

25

18

34

7

7

4,5

12

5

18

24

2211.030

7

M10x1

25

18

34

7

7

4,5

12

5

18

25



잠금장치 있음 (그림 2)

부품번호

d1
-0,02
-0,04

d2

d3

d4

l1

l2
최소

l3

l4
최소

WS

스프링력
F1
N~*

스프링력
F2
N~*


g

2211.034

4

M8x0,75

21

15

26,5

5

5

3,5

10

4,5

12

13

2211.036

5

M8x0,75

21

15

26,5

5

5

3,5

10

4,5

12

14

2211.038

6

M10x1

25

18

34

7

7

4,5

12

5

18

24

2211.040

7

M10x1

25

18

34

7

7

4,5

12

5

18

25
