RSH-Z형에 대해 LM블록 전장을 길고 폭을 넓게하여 정격하중과 허용모멘트를 크게한 타입이다.

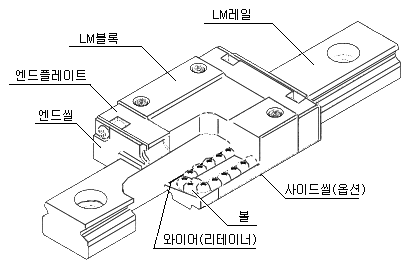

LM레일과 LM블록에 정밀연삭 가공된 2조열의 전동면을 볼이 전동하고 LM블록에
조립된 엔드플레이트에 의하여 볼열을 순환 시키고 있다. LM레일을 빼도 볼은 리테이너 플레이트로 보관 유지됨으로 탈락하지
않는다. 볼 탈락방지 타입 미니추어 LM가이드 RSH형,RSH-Z형은 콤팩트한 구조 안에서 순환운동하고 스트로크에
제한이 없는 무한 직선운동을 한다. LM블록은 성스페이스이면서 강성이 얻어지는 형상으로 설계되어 있고 직경이 큰 볼과의 조합으로서 각
방향으로 높은 강성이 얻어진다. RSH-Z형은 종래품과 동일치수로서 저가격을 실현하고 원활성과
저소음, 호음질을 달성한 획기적인 LM가이드이다.
