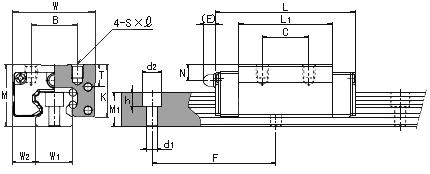

LM
GUIDE HSR-R M형 스테인레스타입
|
|

|
|
|
|
호칭 형번
|
외형 치수
|
LM블록 치수
|
|
높이
M
|
폭
W
|
길이
L
|
B
|
C
|
S×
|
L1
|
T
|
K
|
N
|
E
|
구리스
니플
|
| HSR 8R M
|
11
|
16
|
24
|
10
|
10
|
M2×0.4×2.5
|
15
|
-
|
8.9
|
2.6
|
-
|
φ2.2유혈
|
| HSR 10R M
|
13
|
20
|
31
|
13
|
12
|
M2.6×0.45×2.5
|
20.1
|
-
|
10.8
|
3.5
|
-
|
φ2.5유혈
|
| HSR 12R M
|
20
|
27
|
45
|
15
|
15
|
M4×0.7×4.5
|
30.5
|
6
|
16.9
|
5.2
|
4.0
|
PB-107 |
|
|
|
|
호칭 형번
|
LM레일 치수
|
기본정격하중
|
질량
|
|
W2
|
높이
M1
|
피치
F
|
d1×d2×h
|
C
N
|
C0
N
|
LM블록
kg
|
LM레일
kg/m
|
| HSR 8R M
|
4
|
6
|
20
|
2.4×4.2×2.3
|
1080
|
2160
|
0.012
|
0.30
|
| HSR 10R M
|
5
|
7
|
25
|
3.5×6×3.3
|
1960
|
3820
|
0.025
|
0.45
|
| HSR 12R M
|
7.5
|
11
|
40
|
3.5×6×4.5
|
4700
|
8530
|
0.080
|
0.83 |
|
|
|
|
|
