HSR형 종류와 특징
|
|
|
스탠다드
중하중형 |
|
HSR-A형 |
HSR-B형
|
|
|
|
|
LM블록의 취부부는 탭가공 되어 있으므로 조립이
용이한 빌드업 방식에 적합하다. |
LM블록을 밑면에서 취부하므로 테이블에 취부볼트용 관통구멍을 가공할 수 없는 경우에
사용한다. |
|
HSR-R형 |
HSR-CA형
|
|
|
|
|
폭을 좁게한 LM블록의 취부부는 빌드업 방식에 맞게 탭가공이 되어 있다. 구타입
NSR-TBA형과
리플레이스가 가능하다. |
LM블록의 취부부는 탭가공 되어 있으므로 조립이
용이한 빌드업 방식에 적합하다. |
|
HSR-CB형
|
|
|
|
|
LM블록을 밑면에서 취부하므로 테이블에 취부볼트용 관통구멍을가공할 수 없는 경우에
사용한다.
|
|
|
스탠다드
초중하중형 |
|
HSR-LA형
|
HSR-LB형
|
|
|
|
|
HSR-A형과 동일 단면치수로서 LM블록 전장을
길게 하여 유효 볼수를 증가시킨
초중하중형이다. |
HSR-B형과 동일 단면치수로서 LM블록 전장을
길게 하여 유효 볼수를 증가시킨 초중하중형이다. |
|
HSR-LR형
|
HSR-HA형
|
|
|
|
|
HSR-R형과 동일 단면치수로서 LM블록 전장을
길게 하여 유효 볼수를 증가시킨 초중하중형이다.
|
HSR-CA형과 동일 단면치수로서 LM블록 전장을
길게 하여 유효 볼수를 증가시킨 초중하중형이다 |
|
HSR-HB형태
|
|
|
|
|
HSR-CB형과 동일 단면치수로서 LM블록 전장을
길게 하여 유효 볼수를 증가시킨 초중하중형
이다. |
|
|
미니츄어
4방향등하중형
|
빅 스케일
4방향등하중형
|
|
HSR 8/10/12R
|
HSR 100/120/150 HA/HB/HR |
|
|
|
|
현재 최소형의 HSR시리즈 이다. LM블록 폭이
좁기 때문에 상면의
탭으로서 취부된다 |
대형 공작기계나 건조물에도 사용 가능한
빅스케일의 HSR이다
|
|
|
|
|
|
HSR형의 구조
|
|
|

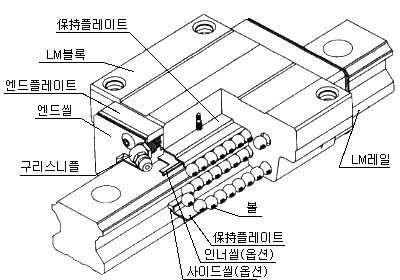

LM레일과 LM블록에 정밀연삭 가공된 4조열의 전동면을 볼이 전동하고 LM블록에 조립된 엔드플레이트에
의하여 볼열을 순환 시키고 있다. LM블록을 빼어도 볼은 보지 플레이트로 보지되어 있으므로 탈락하지 않는다.
(HSR 8,
10, 12형은 제외) LM블록에 작용하는 4방향(레이디얼방향, 역레이디얼방향, 횡방향) 에 대해서
동일 정격하중이 되도록
각 볼열이 접촉각 45°로서 배치되어 있으므로 어떠한 자세에서도 사용이 가능하며
또한 균형있게 예압이 걸려지므로 일정한 낮은
마찰계수를 유지하면서 4방향의 강성을 높일 수가 있다.
단면 높이가 낮고 더구나 LM블록은 고강성으로 설계되어 있으므로 고정도로서
안정된 직선운동이 얻어진다.
|
|
|
