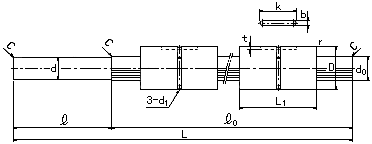

▶Standard Ball Spline Type LT (Standard off-the-Shelf item)





LT13S이하



Model No. Spline-nut dimensions
Outer diameter
 Length
 Keyway dimensions

r

 Oiling
port
d1

D

 Tolerance

L1

 Tolerance

b
H8

t
+0.05
0

k

 LT 6 S
2LT 6 S

14

 0
-0.011

25

 0
-0.2

2.5

1.2

10.5

0.5

1

 LT 8 S
2LT 8 S

16

25

2.5

1.2

10.5

0.5

1.5

 LT 10 S
2LT 10 S

21

 0
-0.013

33

3

1.5

13

0.5

1.5

 LT 13 S
2LT 13 S

24

36

3

1.5

15

0.5

1.5

 LT 16 S
2LT 16 S

31

50

3.5

2

17.5

0.5

2

 LT 20 S
2LT 20 S

35

 0
-0.016

63

4

2.5

29

0.5

2

 LT 25 S
2LT 25 S

42

71

 0
-0.3

4

2.5

36

0.5

3

 LT 30 S
2LT 30 S

47

80

4

2.5

42

0.5

3

 LT 40 S
2LT 40 S

64

 0
-0.019

100

6

3.5

52

0.5

4

 LT 50 S
2LT 50 S

80

125

8

4

58

1

4



Model No. Spline-shaft dimensions Basic torque
rating		 Basic load
rating (radial)

d0
h7

d
Tolerance

d

Length
L(0)

 Chamfer

C

C
kN

C0
kN

CT
N·m

C0T
N·m

 LT 6 S
2LT 6 S

6

6

 0
-0.012

100

150(50)  200(100)

0.5

1.18

2.16

0.98

1.96

 LT 8 S
2LT 8 S

8

8

 0
-0.015

100

150(50)  200(100)  250(150)

0.5

1.47

2.55

1.96

2.94

 LT 10 S
2LT 10 S

10

10

100

200(100)  300(200)

0.5

2.84

4.90

3.92

7.84

 LT 13 S
2LT 13 S

13

13

 0
-0.018

100

200(100)  300(200)  400(300)

0.5

3.53

5.78

5.88

10.8

 LT 16 S
2LT 16 S

16

14.3

+0.1
 0

100

200(100)  300(200)  400(300)

0.5

7.06

12.6

31.4

34.3

 LT 20 S
2LT 20 S

20

17.8

100

300(200)  400(300)  500(400)
600(500)

0.5

10.2

17.8

56.9

55.9

 LT 25 S
2LT 25 S

25

22.8

100

300(200)  400(300)  500(400)
600(500)  800(700)

0.5

15.2

25.8

105

103

 LT 30 S
2LT 30 S

30

27.8

100

400(300)  500(400)  600(500)
700(600)  1100(1000)

0.5

20.5

34.0

171

148

 LT 40 S
2LT 40 S

40

36.3

100

500(400)  700(600)  900(800)
1100(1000)  1600(1500)

1

37.8

60.5

419

377

 LT 50 S
2LT 50 S

50

45.3

100
(200)

600(500)  1100(1000)  1300(1200)
1700(1600)　※2200(2000)

1

60.9

94.5

842

769
