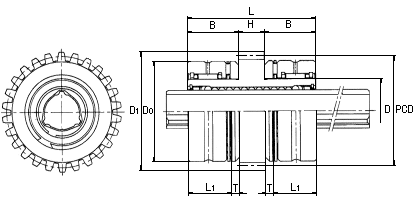

호칭형번

스플라인 외통치수

외통외경
D

외통외경 D
허용차

길이
L

길이 L
허용차

외경
D₀

외경 D₀
허용차

폭
L₁

폭 L₁
허용차

트러스트
레이스폭
T

H

B

LBGT 20

30

60

47

20

4

12

24

LBGT 25

40

70

60

23

5

14

28

LBGT 30

45

80

65

27

5

16

32

LBGT 40

60

100

85

31

8

18

41

LBGT 50

75

112

100

32

10

20

46

LBGT 60

90

127

120

38

12

22

52.5

LBGT 85

120

155

150

40

16

26

64.5

호칭형번

치차 사양 ※

기본정격토오크

기본정격하중
(레이디얼)

정적 허용
모멘트

질 　 량

치선원
직경
D₁

기준 피치
원경
PCD

모듈
m

치수
Z

C_T
N·m

C_0T
N·m

C
kN

C₀
kN

M_A
N·m

외통
유니트
kg

스플라인축
kg/m

LBGT 20

56

52

2.0

26

90.2

213

9.4

20.1

103

0.67

1.8

LBGT 25

70

65

2.5

26

176

381

14.9

28.7

171

1.5

2.7

LBGT 30

75

70

2.5

28

312

657

22.5

41.4

295

2.2

3.8

LBGT 40

96

90

3.0

30

696

1420

37.1

66.9

586

3.3

6.8

LBGT 50

111

105

3.0

35

1290

2500

55.1

94.1

941

4.8

10.6

LBGT 60

133

126

3.5

36

1870

3830

66.2

121

1300

7.2

15.6

LBGT 85

168

160

4.0

40

4740

9550

119

213

3180

13.4

32.0
