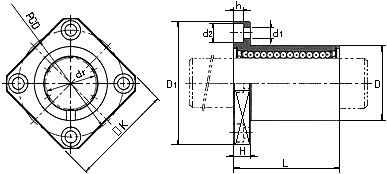

▶리니어 부쉬 LMK형







호칭 형번

주요 치수

플랜지
직각도
μm

편심
(최대)
μm

레이디얼
클리어런스
허용값
μm

기본정격하중

표준형

볼
조렬

질량
g

내접원경
dr
허용차

외경
D
허용차

길이
L
허용차

플랜지경
D1
허용차

K

H

PCD

취부구멍
d1×d2×h

C
N

C0
N

LMK 6

4

18.5

6

 0
-0.009

12

 0
-0.011

19

 0
-0.2

28

 0
-0.2

22

5

20

3.4×6.5×3.1

12

12

-5

206

265

LMK 8 S

4

23

8

15

17

32

25

5

24

3.4×6.5×3.1

12

12

-5

176

225

LMK 8

4

29

8

15

24

32

25

5

24

3.4×6.5×3.1

12

12

-5

265

402

LMK 10

4

61

10

19

 0
-0.013

29

40

30

6

29

4.5×8×4.1

12

12

-5

373

549

LMK 12

4

56

12

21

30

42

32

6

32

4.5×8×4.1

12

12

-5

412

598

LMK 13

4

75

13

23

32

43

34

6

33

4.5×8×4.1

12

12

-7

510

775

LMK 16

5

104

16

28

37

48

37

6

38

4.5×8×4.1

12

12

-7

775

1180

LMK 20

5

145

20

 0
-0.010

32

 0
-0.016

42

54

42

8

43

5.5×9.5×5.1

15

15

-9

863

1370

LMK 25

6

300

25

40

59

 0
-0.3

62

50

8

51

5.5×9.5×5.1

15

15

-9

980

1570

LMK 30

6

375

30

45

64

74

58

10

60

6.6×11×6.1

15

15

-9

1570

2750

LMK 35

6

692

35

 0
-0.012

52

 0
-0.019

70

82

64

10

67

6.6×11×6.1

20

20

-13

1670

3140

LMK 40

6

864

40

60

80

96

 0
-0.3

75

13

78

9×14×8.1

20

20

-13

2160

4020

LMK 50

6

2020

50

80

100

116

92

13

98

9×14×8.1

20

20

-13

3820

7940

LMK 60

6

2520

60

 0
-0.015

90

 0
-0.022

110

134

106

18

112

11×17.5×10.8

25

25

-13

4710

10000

       ※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다

 ▶리니어 부쉬 LMK..M형 (스테인레스타입)



호칭 형번

주요 치수

플랜지
직각도
μm

편심
(최대)
μm

레이디얼
클리어런스
허용값
μm

기본정격하중

표준형

볼
조렬

질량
g

내접원경
dr
허용차

외경
D
허용차

길이
L
허용차

플랜지경
D1
허용차

K

H

PCD

취부구멍
d1×d2×h

C
N

C0
N

LMK 6 M

4

18.5

6

 0
-0.009

12

 0
-0.011

19

 0
-0.2

28

 0
-0.2

22

5

20

3.4×6.5×3.1

12

12

-5

206

265

LMK 8 SM

4

23

8

15

17

32

25

5

24

3.4×6.5×3.1

12

12

-5

176

225

LMK 8 M

4

29

8

15

24

32

25

5

24

3.4×6.5×3.1

12

12

-5

265

402

LMK 10 M

4

61

10

19

 0
-0.013

29

40

30

6

29

4.5×8×4.1

12

12

-5

373

549

LMK 12 M

4

56

12

21

30

42

32

6

32

4.5×8×4.1

12

12

-5

412

598

LMK 13 M

4

75

13

23

32

43

34

6

33

4.5×8×4.1

12

12

-7

510

775

LMK 16 M

5

104

16

28

37

48

37

6

38

4.5×8×4.1

12

12

-7

775

1180

LMK 20 M

5

145

20

 0
-0.010

32

 0
-0.016

42

54

42

8

43

5.5×9.5×5.1

15

15

-9

863

1370

LMK 25 M

6

300

25

40

59

 0
-0.3

62

50

8

51

5.5×9.5×5.1

15

15

-9

980

1570

LMK 30 M

6

375

30

45

64

74

58

10

60

6.6×11×6.1

15

15

-9

1570

2750

    ※재질: 외통- 마르텐사이트계 스텐레스강 (SUS440C상당)   볼- 마르텐사이트계 스텐레스강 (SUS440C)  리테이너-합성 수지

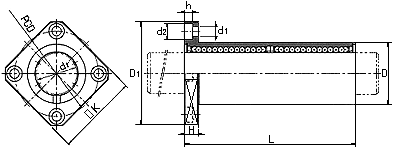

 ▶리니어 부쉬 LMK-L형







호칭 형번

주요 치수

플랜지
직각도
μm

편심
(최대)
μm

레이디얼
클리어런스
허용값
μm

기본정격하중

표준형

볼
조렬

질량
g

내접원경
dr
허용차

외경
D
허용차

길이
L
허용차

플랜지경
D1
허용차

K

H

PCD

첫인상구멍
d1×d2×h

C
N

C0
N

LMK 6 L

4

26

6

 0
-0.010

12

 0
-0.013

35

 0
-0.3

28

 0
-0.2

22

5

20

3.4×6.5×3.1

15

15

-5

324

529

LMK 8 L

4

46

8

15

45

32

25

5

24

3.4×6.5×3.1

15

15

-5

431

784

LMK 10 L

4

88

10

19

 0
-0.016

55

40

30

6

29

4.5×8×4.1

15

15

-5

588

1100

LMK 12 L

4

82

12

21

57

42

32

6

32

4.5×8×4.1

15

15

-5

657

1200

LMK 13 L

4

108

13

23

61

43

34

6

33

4.5×8×4.1

15

15

-7

814

1570

LMK 16 L

5

160

16

28

70

48

37

6

38

4.5×8×4.1

15

15

-7

1230

2350

LMK 20 L

5

230

20

 0
-0.012

32

 0
-0.019

80

54

42

8

43

5.5×9.5×5.1

20

20

-9

1400

2750

LMK 25 L

6

475

25

40

112

 0
-0.4

62

50

8

51

5.5×9.5×5.1

20

20

-9

1560

3140

LMK 30 L

6

575

30

45

123

74

58

10

60

6.6×11×6.1

20

20

-9

2490

5490

LMK 35 L

6

870

35

 0
-0.015

52

 0
-0.022

135

82

64

10

67

6.6×11×6.1

25

25

-13

2650

6270

LMK 40 L

6

1380

40

60

154

96

 0
-0.3

75

13

78

9×14×8.1

25

25

-13

3430

8040

LMK 50 L

6

3300

50

80

192

116

92

13

98

9×14×8.1

25

25

-13

6080

15900

LMK 60 L

6

4060

60

 0
-0.020

90

 0
-0.025

211

134

106

18

112

11×17.5×10.8

25

25

-13

7650

20000

       ※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다

 ▶리니어 부쉬 LMK-ML형 (스테인레스타입)




호칭형번

주요 치수

플랜지
직각도
μm

편심
(최대)
μm

레이디얼
클리어런스
허용값
μm

기본정격하중

표준형

볼
조렬

질량
g

내접원경
dr
허용차

외경
D
허용차

길이
L
허용차

플랜지경
D1
허용차

K

H

PCD

취부구멍
d1×d2×h

C
N

C0
N

LMK 6 ML

4

26

6

 0
-0.010

12

 0
-0.013

35

 0
-0.3

28

 0
-0.2

22

5

20

3.4×6.5×3.1

15

15

-5

324

529

LMK 8 ML

4

46

8

15

45

32

25

5

24

3.4×6.5×3.1

15

15

-5

431

784

LMK 10 ML

4

88

10

19

 0
-0.016

55

40

30

6

29

4.5×8×4.1

15

15

-5

588

1100

LMK 12 ML

4

82

12

21

57

42

32

6

32

4.5×8×4.1

15

15

-5

657

1200

LMK 13 ML

4

108

13

23

61

43

34

6

33

4.5×8×4.1

15

15

-7

814

1570

LMK 16 ML

5

160

16

28

70

48

37

6

38

4.5×8×4.1

15

15

-7

1230

2350

LMK 20 ML

5

230

20

 0
-0.012

32

 0
-0.019

80

54

42

8

43

5.5×9.5×5.1

20

20

-9

1400

2750

LMK 25 ML

6

475

25

40

112

 0
-0.4

62

50

8

51

5.5×9.5×5.1

20

20

-9

1560

3140

LMK 30 ML

6

575

30

45

123

74

58

10

60

6.6×11×6.1

20

20

-9

2490

5490

    ※재질: 외통- 마르텐사이트계 스텐레스강 (SUS440C상당)   볼- 마르텐사이트계 스텐레스강 (SUS440C)  리테이너-합성 수지
