▶LM GUIDE SSR-XV형   SSR-XVM형






호칭 형번

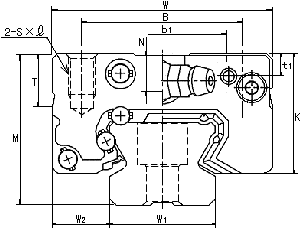

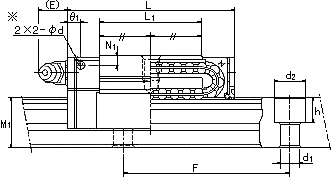

외형 치수

LM블록 치수

높이
M

폭
W

길이
L

B

S×

L1

T

K

N

E

N1

e1

b1

t1

d

구리스
니플

SSR 15 XVY
SSR 15 XVMY

24

34

41

26

M4×0.7×7

23.3

7

19.5

4.5

5.5

2.7

4

20.5

4.7

3

PB1021B

SSR 20 XV
SSR 20 XVM

28

42

47.7

32

M5×0.8×8

27.8

8.5

22

5.5

12

2.8

4.8

25

4.2

3

B-M6F

SSR 25 XVY
SSR 25 XVMY

33

48

60

35

M6×9

36.8

9

26.2

6

12

3.3

4.6

29

5

3

B-M6F

         ※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다

호칭 형번

LM레일 치수

기본정격하중

질량

폭
W1
±0.05

W2

높이
M1

피치
F

d1×d2×h

C
kN

C0
kN

LM블록
kg

LM레일
kg/m

SSR 15 XVY
SSR 15 XVMY

15

9.5

12.5

60

4.5×7.5×5.3

5.35

9.7

0.08

1.2

SSR 20 XV
SSR 20 XVM

20

11

15.5

60

6×9.5×8.5

7.16

14.4

0.14

2.1

SSR 25 XVY
SSR 25 XVMY

23

12.5

18

60

7×11×9

11.7

22.5

0.23

2.7
