LM 가이드 SRS

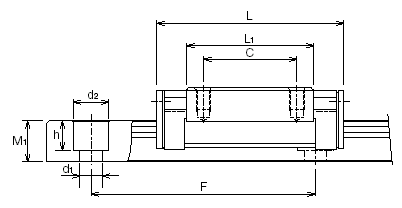

▶LM 가이드 SRS-WM 형 (광폭형시리즈)

호칭 형번

외형치수

LM 블록 치수

LM 레일 치수

기본정격하중

높이
M

폭
W

길이
L

B

C

S×

L₁

T

K

폭
W₁

W₂

W₃

높이
M₁

피치
F

d₁×d₂×h

C
kN

C₀
kN

12

30

39

21

12

M3×2.8

27

4.9

9.1

18

0
-0.02

6

-

7.5

30

3.5×6×4.5

3.29

3.34

14

40

44.5

28

15

M3×3.5

30.9

5.7

11

24

0
-0.02

8

-

8.5

40

4.5×8×4.5

5.48

5.30

16

60

55.5

45

20

M4×4.5

38.9

6.5

13.3

42

0
-0.02

9

23

9.5

40

4.5×6×4.5

9.12

8.55

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다
