LM 가이드 SRS

▶LM 가이드 SRS (콤팩트시리즈)

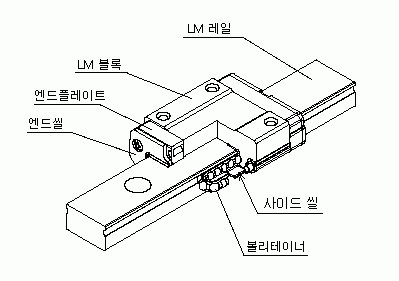

▶구조와 특징 :
볼리테이너형 LM 가이드 SRS형은 콤팩트한 몸체 안에 2조의 구름면을 가공한 구조로서 각 방향의 하중을 받을 수 있어
성스페이스가 요구되는 곳, 모멘트가 작용하는 곳 등에도 1축으로 사용 가능하다. 더구나 볼리테이너의 채용에 의해
볼의 상호 마찰을 없게 하여 저소음, 호음질, 장기간 메인터넌스 프리, 우수한 고속성을 실현하였다.

저발진
볼리테이너에 의해 볼끼리의 상호 마찰이 없게되고 그리스 보지성이 향상되기 때문에 발진이 적게 된다.

4방향 등하중 타입
좌우 1조의 부하볼열이 구름면과 45° 접촉하고 있으므로 레이디얼, 역레이디얼, 횡방향 공히 동등하중으로 부하 가능하고 모든 자세에서 사용이 가능하여 하중 밸런스를 가진 구조로서 폭넓은 용도로 이용할 수 있다.
콤팩트
SRS형의 레일단면 높이는 대단히 낮게 하였고 좌우 볼 1조열의 콤팩트한 구조이므로 성스페이스 부분에 장착이 가능하다.
경량화
SRS형은 LM 블록의 일부(볼 순환부 등)를 인서트 성형에 의해 수지재로 성형되어 있기 때문에 경량화된 저관성 타입이다.

SRS형 LM 레일 표준길이와 최대길이

단위: mm

호칭 형번

SRS 9M

SRS 9WM

SRS 12M

SRS 12WM

SRS 15M

SRS 15WM

SRS 20M

SRS 20WM

LM 레일
표준길이
(L₀)

55
75
95
115
135
155
175
195
275
375

50
80
110
140
170
200
260
290
320

70
95
120
145
170
195
220
245
270
320
370
470
570

70
110
150
190
230
270
310
390
470
550

70
110
150
190
230
270
310
350
390
430
470
550
670
870

110
150
190
230
270
310
430
550
670
790

220
280
340
460
640
880
1000

220
280
340
460
640
880
1000

표준 피치F

20

30

25

40

40

40

60

60

G

7.5

10

10

15

15

15

20

20

최대길이

1000

1000

1340

1430

1430

1800

1800

1800
