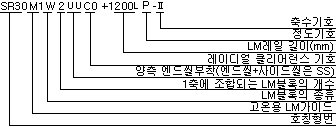

▶고온용 LM GUIDE- SR-M1형(고강성 레이디얼형)

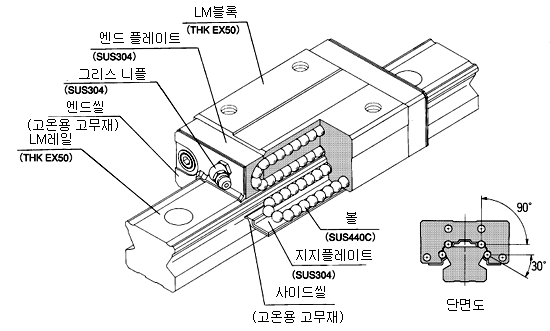

SR-M1W형의 구조

        ▶종류와 특징

SR-M1W형

SR-M1V형



장착 높이가 낮고 콤팩트하며 레이디얼 하중에 강한 LM 가이드의 대표형번이다.

SR-M1W형의 LM 블록 전장을 짧게 한 성스페이스 타입이다.

SR-M1TB형

SR-M1SB형



SR-M1W형과 동일 높이 치수로서 밑면에서 장착이 가능하다.

SR-M1TB형의 LM 블록 전장을 짧게 한 성스페이스 타입이다.

LM 레일 표준길이와 최대길이

단위 : mm

호칭 형번

SR 15M1

SR 20M1

SR 25M1

SR 30M1

SR 35M1

LM 레일

표준길이

( LO )

160

220

220

280

280

220

280

280

360

360

280

340

340

440

440

340

400

400

520

520

400

460

460

600

600

460

520

520

680

680

520

580

580

760

760

580

640

640

840

840

640

700

700

920

920

700

760

760

1000

1000

760

820

820

1080

1080

820

940

940

1160

1160

940

1000

1000

1240

1240

1000

1060

1060

1320

1320

1060

1120

1120

1400

1400

1120

1180

1240

1480

1480

1180

1240

1300





1240

1300

1360







1360

1360







1420

1420









1480





표준피치 F

60

60

60

80

80

G

20

20

20

20

20

최대길이

1240

1500

1500

1500

1500
