▶LM가이드- SR형 종류와 특징




SR-W형

SR-V형



취부 높이가 낮고 콤팩트하며 레이디얼 하중에 강한 LM가이드의 대표형번이다.

SR-W 형의 LM블록 전장을 짧게한 성스페이스 타입이다.

SR-TB형

SR-SB형



SR-W 형과 동일 높이 치수로서 밑면으로부터 취부가 가능하다

SR-TB 형의 LM블록 전장을 짧게한 성스페이스 타입이다.

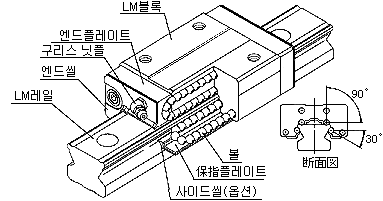

 SR-W형의 구조


               LM레일과 LM블록에 정밀연삭 가공된 4조열의 전동면을 볼이 전동하고 LM블록에 조립된 엔드플레이트에
            의하여 볼열을 순환 시키고 있다.  LM블록을 LM레일에서 빼어도 볼은 보지 플레이트로 보지되어 있으므로
            탈락하지 않는다. 단면높이가 낮고 더구나 LM블록은 고강성으로 설계되어 있으므로 고정도로 안정된
            직선운동이 얻어진다.
