▶LM GUIDE- SNR , SNS  볼리테이너 채용 고강성형   (종류와 특징)




중하중형

SNR-R/SNS-R형

SNR-C/SNS-C형

컴팩트 타입

플랜지 타입


SNR-R타입은 블록 폭을 최소로하고 탭가공이
되어있다. 이 타입은 테이블 폭에 스페이스가
없는 곳에 사용한다.

LM블록의 플랜지부는 탭가공이 되어 있으므로
취부가 용이한 빌드업 방식에 적합하다. 또 밑으로 부터의 취부에 대해서는 탭 내경을 관통구멍으로서 이용
함으로 테이블에 취부볼트용 관통구멍을 가공할 수
없는 경우에 사용한다.

초중하중형

SNR-LR/SNS-LR형

SNR-LC/SNS-LC형

컴팩트 타입

플랜지 타입


SNR-LR 타입은 SNR-R 타입과 동일한 단면형상으로 하면서 유효볼수를 많게 하여 정격하중을 증가시킨
초중하중형이다

SNR-LC 타입은 SNR-C 타입과 동일한 단면형상으로 하면서 유효볼수를 많게 하여 정격하중을 증가시킨
초중하중형이다.






 SNR·SNS형의 구조

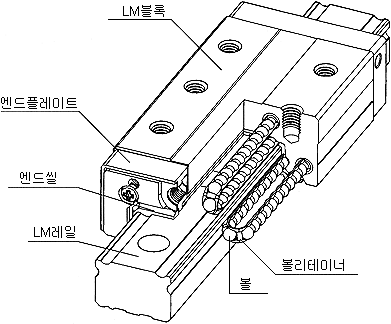

             LM레일과 LM블록에 정밀연삭 가공된 4조열의 전동면을 볼이 전동하고 볼리테이너와 LM블록에 조립된
            엔드플레이트에 의하여 볼열을 순환 시키고 있다.  이 볼리테이너의 채용으로 인하여 볼 끼리의 상호 마찰에 의한
            볼의 마모를 없게 하고 구리스 수명을 향상시키며 메인터넌스프리와 저소음, 호음질로서 긴수명을 실현하고
            고속성능도 한단계 향상시켰다.



호칭 형번

SNR ·SNS 25

SNR ·SNS 30

SNR ·SNS 35

SNR ·SNS 45

SNR ·SNS 55

SNR ·SNS 65

LM레일
표준 길이
(L0)

230
270
350
390
470
510
590
630
710
750
830
950
990
1070
1110
1190
1230
1310
1350
1430
1470
1550
1590
1710
1830
1950
2070
2190
2310
2430
2470

280
360
440
520
600
680
760
840
920
1000
1080
1160
1240
1320
1400
1480
1560
1640
1720
1800
1880
1960
2040
2200
2360
2520
2680
2840
3000

280
360
440
520
600
680
760
840
920
1000
1080
1160
1240
1320
1400
1480
1560
1640
1720
1800
1880
1960
2040
2200
2360
2520
2680
2840
3000

570
675
780
885
990
1095
1200
1305
1410
1515
1620
1725
1830
1935
2040
2145
2250
2355
2460
2565
2670
2775
2880
2985
3090

780
900
1020
1140
1260
1380
1500
1620
1740
1860
1980
2100
2220
2340
2460
2580
2700
2820
2940
3060

1270
1570
2020
2620
