LM가이드 SHS형

▶LM GUIDE- SHS 볼리테이너 채용 4방향등하중형 (종류와 특징)

스탠다드 중하중형
SHS-C형	SHS-V형

LM블록의 플랜지부가 탭가공 되어 있으므로 조립이 용이한 빌드업 방식에 적합하다. 또 아래에서 취부할 때는 탭내경을 관통구멍으로 이용할 수 있어 테이블에 취부볼트용 관통구멍 가공을 할 수 없는 경우에도 사용이 가능하다.	SHS-V타입은 블록폭을 좁게하고 취부부는 빌드업 방식에 맞게 탭가공이 되어 있다. 이 타입은 테이블폭에 스페이스가 없는 곳에 사용한다.
SHS-R형

SHS-R타입은 블록폭을 좁게하고 취부부는 빌드업 방식에 맞게 탭가공이 되어 있다. 종래의 HSR-R 타입의 높이치수를 승계한 타입 이다.
스탠다드 초중하중형
SHS-LC형	SHS-LV형

SHS-LC타입은 SHS-C타입과 동일 단면형상 이며 유효볼수를 많게하여 정격하중을 증가시킨 초중하중용이다.	SHS-LV타입은 SHS-V타입과 동일 단면형상이며 유효볼수를 많게하여 정격하중을 증가시킨 초중하중용이다
SHS-LR형

SHS-LR타입은 SHS-R타입과 동일 단면형상 이며 유효볼수를 많게하여 정격하중을 증가시킨 초중하중용이다.

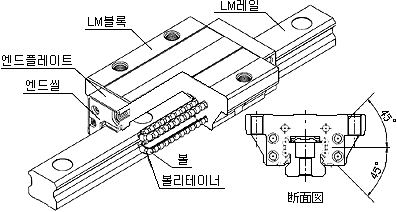

SHS형의 구조

LM레일과 LM블록에 정밀연삭 가공된 4조열의 전동면을 볼이 전동하고 볼리테이너와 LM블록에 조립된
엔드플레이트에 의하여 볼열을 순환 시키고 있다.
LM블록에 작용하는 4방향 (레이디얼 방향, 역레이디얼 방향, 횡방향) 에 대하여 동일 정격하중이 되도록
각 볼열이 접촉각 45°로 배치되어 있으므로 어떠한 자세에서도 사용 가능하고 또한 균형있는 예압을 걸수 있으므로
일정하고 낮은 마찰계수를 유지하면서 4방향의 강성을 높게 할 수가 있다. 단면 높이가 낮고 더구나 LM블록은
고강성으로 설계되어 있기 때문에 고정도로서 안정된 직선운동이 얻어진다.

SHS형 LM레일 표준 길이

호칭 형번	SHS 15	SHS 20	SHS 25	SHS 30	SHS 35	SHS 45	SHS 55	SHS 65
LM레일 표준 길이 (L₀)	160 220 280 340 400 460 520 580 640 700 760 820 940 1000 1060 1120 1180 1240 1360 1480 1600	220 280 340 400 460 520 580 640 700 760 820 940 1000 1060 1120 1180 1240 1360 1480 1600 1720 1840 1960 2080 2200	220 280 340 400 460 520 580 640 700 760 820 940 1000 1060 1120 1180 1240 1300 1360 1420 1480 1540 1600 1720 1840 1960 2080 2200 2320 2440	280 360 440 520 600 680 760 840 920 1000 1080 1160 1240 1320 1400 1480 1560 1640 1720 1800 1880 1960 2040 2200 2360 2520 2680 2840 3000	280 360 440 520 600 680 760 840 920 1000 1080 1160 1240 1320 1400 1480 1560 1640 1720 1800 1880 1960 2040 2200 2360 2520 2680 2840 3000	570 675 780 885 990 1095 1200 1305 1410 1515 1620 1725 1830 1935 2040 2145 2250 2355 2460 2565 2670 2775 2880 2985 3090	780 900 1020 1140 1260 1380 1500 1620 1740 1860 1980 2100 2220 2340 2460 2580 2700 2820 2940 3060	1270 1570 2020 2620
