▶LM GUIDE- RSR / RSR-W 종류와 특징



RSR,RSR-K,V형

RSR-W,WV형



미니츄어 LM가이드의 표준 타입이다.

RSR-V형에 대해 LM블록 전장을 길고 폭을
넓게하여 정격하중과 허용모멘트를 크게한
타입이다.

RSR-N형

RSR-WN형



RSR-V형에 대해 LM블록 전장을 길게 하여
유효볼수를 증가시켜 정격하중을 크게한
타입이다.

RSR-W형에 대해 더욱 LM블록 전장을 길게
하여 유효볼수를 증가시켜 정격하중을 크게한 미니추어 LM가이드 중에서 가장 부하용량이 큰 타입이다.




 RSR-V형의 구조

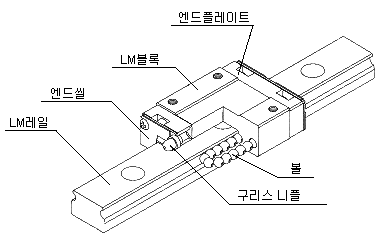

           LM레일과 LM블록에 정밀연삭 가공된 2조열의 전동면을 볼이 전동하고 LM블록에 조립된 엔드플레이트에 의하여
          볼열을 순환 시키고 있다.  RSR/RSR-W형은 콤팩트한 구조 안에서 볼이 순환운동하고 스트로크에 제한이 없는
          무한직선운동을 한다. LM블록은 성스페이스이면서 강성이 얻어지는 형상으로 설계되어 있고 직경이 큰 볼과의 조합으로
          각 방향으로 높은 강성이 얻어진다.



RSR/RSR-W형 LM레일 표준 길이와 최대 길이



호칭
형번

RSR 5

RSR 7

RSR 9

RSR 12

RSR 15

RSR 20

RSR 3W

RSR 5W

RSR 7W

RSR 9W

RSR 12W

RSR 15W

LM레일
표준
길이
(L0)

40
55
70
100
130
160

40
55
70
85
100
130

55
75
95
115
135
155
175
195
275
375

70
95
120
145
170
195
220
245
270
320
370
470
570

70
110
150
190
230
270
310
350
390
430
470
550
670
870

220
280
340
460
640
880
1000

40
55
70

50
70
90
110
130
150
170

50
80
110
140
170
200
260
290

50
80
110
140
170
200
260
290
320

70
110
150
190
230
270
310
390
470
550

110
150
190
230
270
310
430
550
670
790
