▶LM GUIDE- HRW 종류와 특징

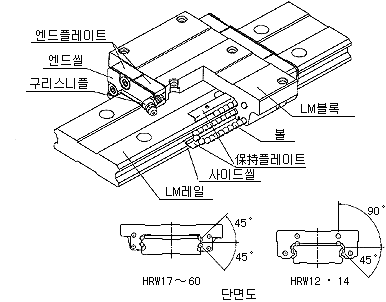

 HRW형의 구조

  LM레일과 LM블록에 정밀연삭 가공된 4조열의 전동면을 볼이 전동하고 LM블록에 조립된 엔드플레이트에 의하여
볼열을 순환 시키고 있다.  LM블록을 빼어도 볼은 보지 플레이트로 보지되어 있으므로 탈락하지 않는다.(HRW12,14LR은 제외)
 LM블록에 작용하는 4방향 (레이디얼 방향, 역레이디얼 방향, 횡방향) 에 대해 동일한 정격하중이 되도록 각 볼열이
접촉각 45°로 배치되어 있으므로 어떠한 자세에도 사용이 가능하고 또한 균형이 있는 예압을 걸 수 있으므로
일정한 낮은 마찰계수를 유지하면서 4방향의 강성을 높일 수가 있다. 또 전체 높이를 가능한 낮게 하면서 LM블록의 두께를
최대한 크게하고 6본의 볼트로서 강고히 체결하는 방식을 취하고 있다.(HWR12,14LR,17,21CR은 제외) 성스페이스가
요구되는 장소, 모멘트가 작용하고 고강성이 요구되는 곳 등에 1축으로 사용이 가능하다.
