슬라이드팩 FBW형

▶슬라이드 팩 FBW형

FBW2560R

FBW3590R

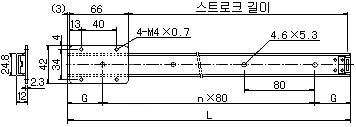

●FBW2560R(스테인레스타입)

단위 :mm

레일 길이 L	주요치수		스트로크 길이	레일 질량g ( 70)
레일 길이 L	n	G	스트로크 길이	레일 질량g ( 70)
160	1	40	88	70
240	2	40	168	110
320	3	40	248	140
400	4	40	328	180
480	5	40	408	210
560	6	40	488	250
640	7	40	568	290
720	8	40	648	320
800	9	40	728	360
880	10	40	808	390
960	11	40	888	430
1040	12	40	968	460
1200	14	40	1128	540

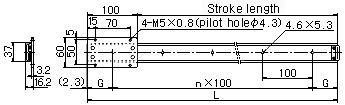

●FBW3590R

단위 :mm

레일 길이 L	주요치수		스트로크 길이	레일 질량 g ( 250)
레일 길이 L	n	G	스트로크 길이	레일 질량 g ( 250)
300	2	50	200	260
350	3	25	250	300
400	3	50	300	350
450	4	25	350	390
500	4	50	400	430
550	5	25	450	480
600	5	50	500	520
650	6	25	550	560
700	6	50	600	600
750	7	25	650	650
800	7	50	700	690
900	8	50	800	780
1000	9	50	900	860
1200	11	50	1100	1000
1500	14	50	1400	1300
1800	17	50	1700	1600

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다

FBW50110R

FBW50110H

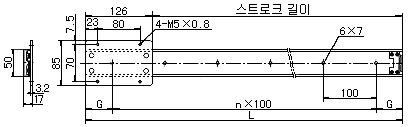

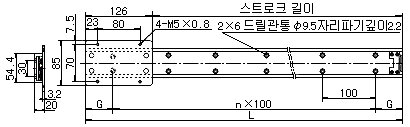

●FBW50110R,FBW50110H

단위 :mm

레일 길이 L FBW50110R	레일 길이 L FBW50110H	주요치수		스트로크 길이		레일 질량 g
레일 길이 L FBW50110R	레일 길이 L FBW50110H	n	G	FBW50110R	FBW50110H	FBW50110R (420)	FBW50110H (420)
300	300	2	50	170	170	360	740
350	350	3	25	220	220	420	870
400	400	3	50	270	270	480	990
450	450	4	25	320	320	540	1100
500	500	4	50	370	370	600	1200
600	600	5	50	470	470	720	1400
700	700	6	50	570	570	840	1700
800	800	7	50	670	670	960	2000
900	900	8	50	770	770	1100	2200
1000	1000	9	50	870	870	1200	2500
1200	1200	11	50	1070	1070	1400	3000
1500	1500	14	50	1370	1370	1800	3700
1800	1800	17	50	1670	1670	2200	4400

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다
